單相高壓細水霧滅火的測試及結果分析
來源：未知作者：高壓細水霧廠家 發布時間：2017-11-17 17:16:39 點擊： 0
霧化細度及尺寸分布、流量特性系數、霧錐角等參數與供水壓力之間的關系對于噴嘴的滅火性能有很大影響，本文重點對這些參數進行了試驗研究。其他霧化特性參數如粒子動能、氣化特性等限于條件尚不能測量。測試系統原理如圖所示。

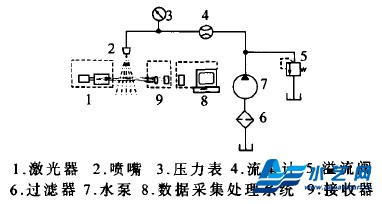

測試系統組成原理
純水軸向柱塞泵輸出具有一定壓力的水，壓力大小由溢流閥調節，水通過不銹鋼管道進入噴頭后霧化噴出。在管路上安裝一數字流量計測量通過噴頭的流量，泵出口附近安裝精密壓力表測量設定的壓力。對霧化特性的測量采用激光粒度儀完成，該測量?jì)x器基于光的折射原理。
距待測試噴嘴正下方1m之處，垂直噴頭噴射方向，霧場一側防止一激光發射器，另一側放置激光接受儀，從激光器發出的激光束經過顯微物鏡聚焦、針孔濾波和準直鏡后，變成約10mm左右的平行光束。該光束照射到待測的霧粒上，一部分光被散射。散射光經過傅立葉透鏡后，照射到光點探測器陣列上，由于探測器上的任一點都對應于某一確定的三社交。光電探測器陣列由一系列同心環帶組成，每個環帶是一個獨立的探測器，能將投射到上面的散射光能線性地轉換成電壓，然后送給數據采集卡，再進行A/D轉換送入計算機，利用實驗數據處理軟件給出霧場的霧粒尺寸分布特征參數的統計數據。
試驗所用噴嘴的設計霧化錐角為90°。通過試驗觀察和分析實際噴霧角在80°~90°之內。隨著壓力的增大，錐角略有減小，但減幅在10°左右。這與理論分析結果基本一致，即離心式噴嘴的平均噴霧角對于給定的噴嘴是不變的。
噴嘴的霧化特性對于單相細水霧滅火系統的滅火性能和滅火效率有決定性影響，由于理論分析過程中精確建模的困難和理論分析的局限性，對噴嘴的霧化性能研究應結合試驗進行。
