氣泡霧化噴頭結構與組成
來源：未知作者：高壓細水霧廠家 發布時間：2018-01-12 15:04:00 點擊： 0
氣泡霧化細水霧噴頭
細水霧滅火時需要較大的流量，而一般認為流量較高時內液外氣式的噴頭性能較好，因此噴頭的設計采用了注氣方式。

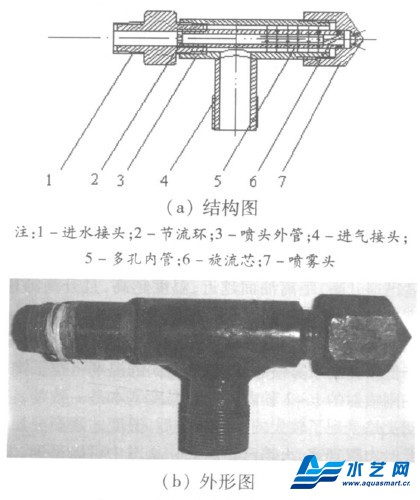

噴頭共分為為7個組件，其內部結構和實體照片如圖所示。(1)進水接頭，內徑8mm，一端用于聯接噴頭與供水管道，另一端用于聯接噴頭外管和多孔內管；(2)節流環，設于進水接頭和多孔內管間，用于控制混合室內的壓力，使氣泡與水均勻混合；(3)多孔內管，內徑6mm，沿管壁均勻設有直徑為1.0mm的注氣孔5排共20個，起到混合室的作用；(4)噴頭外管，內徑15mm，使氣體進入混合室前均勻分布于多孔內管周?chē)?(5)進氣接頭，內徑8mm，用于聯接氣體管道,，向噴頭提供霧化氣體；(6)旋流芯，減小混合室出口面積，并使氣泡流產生旋流以加強霧化效果；(7)噴霧頭，匯聚角為120%，頂部圍繞中心均勻開設6個直徑為1.5mm噴口，用于聯接外管與內管，使氣泡流噴出霧化。
