噴淋-煙感的設置要求

1. 每個房間均需要設置煙感，并宜靠近進門處安裝；每個煙感的保護半徑不大于6m；

2. 探測器至墻壁、梁邊的水平距離，不應小于0.5m；

3. 煙感周?chē)?.5m內，不應有遮擋物，即燈具、噴淋等。

4. 房間被書架、設備或隔斷等分離，其頂部至頂棚或梁的距離小于房間的凈高的5%，每個被隔開的部分至少應安裝一只探測器。

5. 探測器至空調送風口邊的水平距離不應小于1.5m,并宜接近回風口安裝，探測器至多孔送封頂棚孔口的水平距離不應小于0.5m。

6.噴淋離開墻面的距離應該小于1.8米，兩個噴淋之間的間距應該大于2.4小于3.6米。噴淋離燈具、風口的距離應該大于0.3米。

7.噴淋管道除注明外，原則上貼梁安裝，如遇矛盾，可按實際情況適當的調整管道標高和噴頭位置。噴頭間距〈=3.6m，噴頭與墻（柱）邊距〈=1.8m且〉0.6m。

8,.噴頭選用：部分采用邊墻擴展型噴頭，其余均采用下垂型噴頭。

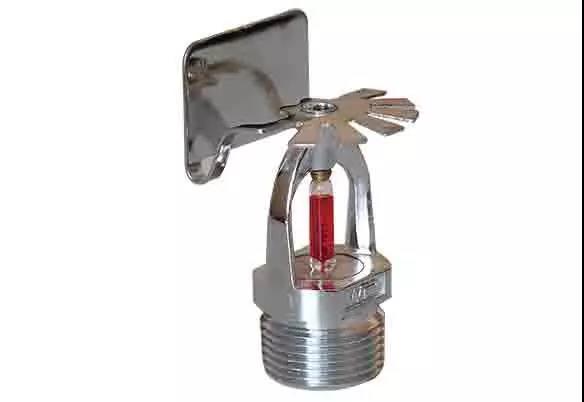

邊墻型噴頭設置

        邊墻型噴頭的管道易于布置，尤其對沒有吊頂的房間更是如此，因此很受設計、施工及使用單位的歡迎。但我們同時必須看到，它也存在難以克服的缺點。這是因為邊墻型噴頭設置在邊墻上，與室內最不利處火源的距離遠，噴頭受熱條件較差等情況難以解決，故不應無條件使用。美國NFPA-13中規定：邊墻型噴頭僅能在輕危險級場所中使用，只有在經過特別認證后，才允許在中危險級場所按特別認證的條件使用。我國現行《自動噴水滅火系統設計規范》中對邊墻型噴頭的應用作如下規定：“頂板為水平面的較危險級、中危險級Ⅰ級居室和辦公室，可采用邊墻型噴頭”?？梢?jiàn)我國對邊墻型噴頭在工程中的應用已較國外放松了要求，但仍有其嚴格的使用條件，不應擴大其使用范圍。

       邊墻型噴頭有兩種類型：普通（標準）邊墻型噴頭和擴展覆蓋面邊墻型噴頭。對于普通邊墻型噴頭，現行《自動噴水滅火系統設計規范》中對噴頭的最大保護跨度及最大間距作了明確規定，輕危險級為3.6m×3.6m，中危險級為3.0m×3.0m。它是按70%的水量向噴頭前面噴，30%的水量向噴頭的后面墻上噴，并符合噴水強度要求而定的。

        對擴展覆蓋面邊墻型噴頭，現行《自動噴水滅火系統設計規范》第7.1.12條對其作出如下規定：噴頭的最大保護跨度、配水支管上的噴頭間距、噴頭與兩側端墻的距離，應按噴頭工作壓力下能夠噴濕對面墻和鄰近端墻距濺水量1.2m高度以下墻面確定，且保護面積內的噴水濾水應符合規范規定。

噴淋設計要點


1．設計噴淋的范圍建筑高度不超過l00m的一類高層建筑及其裙房的下列部位，除普通住宅和高層建筑中不宜用水撲救的部位外，公共用房、走道、房間、高級住宅居住用房、自動扶梯底部、垃圾道頂部均應設自動噴水滅火系統。建筑高度超過100m的高層建筑，除面積小于5m2的衛生間、廁所和不宜用水撲救的部位外，均應設自動噴水滅火系統。

2．噴淋頭的間距按習題給定的噴淋頭之間的間距、噴淋頭與端墻之間的間距布置噴淋頭。如果習題沒有給定噴淋頭之間的間距、噴淋頭與端墻之間的間距：

1)中危險級級I；常規噴頭之間的間距應≤3．6m、但宜≥2，4m；噴淋頭與端墻之間的間距應≤1．8m。

2)中危險級級Ⅱ：常規噴頭之間的間距應≤3．4m、但宜≤2．4m；噴淋頭與端墻之間的間距應≤1．7m。

3)中危險級每根配水支管控制的標準噴頭數：不應超過8個。4)其余危險級。

3．噴淋設計的其他要求閉式系統用于民用建筑最大凈空高度為8m，噴頭動作溫度宜高于環境最高溫度30吧。每個樓層、每個防火分區均應設水流指示器。
