1.1存在問題分析

2018年1月實施的《自動噴水滅火系統設計規范》（GB 50084—2017，以下簡稱“噴規”）要求高位水箱出水管上的流量開關啟泵，其啟泵流量值“噴規”中沒有規定，但據“噴規”修訂相關專家的口頭解釋?zhuān)瑔⒈昧髁恐档拇_定有兩種說法，一種是把大于等于系統的設計泄漏量加一個噴頭的流量作為啟泵流量；另一種是把大于設計泄漏量作為啟泵流量。然而，這兩種啟泵流量控制方式都是行不通的。

根據經驗可知，系統的泄漏流量是由管網系統的大小、管道敷設位置（如埋地與地上）、采購的管網材料、施工安裝質量等多因素決定的，因此在工程設計階段是未知的?！断澜o水及消火栓系統技術規范》（GB 50974—2014，以下簡稱“消水規”）規定系統設計泄漏量可取系統消防用水流量的1%～3%，由此可見，設計泄漏流量是個假設的流量。在系統的實際運行中，這個流量可能發生，也可能不發生；或者，實際泄漏流量可能小于設計值，也可能大于設計值。筆者所在單位例行的工程回訪中就碰到過兩個截然相反的案例，一例是穩壓泵很少運行，以致于業主認為這組泵是多余的；另一例是穩壓泵幾乎不停的運行，業主認為泵選小了。

對于系統大量漏水而物業管理人員難以發現或難以找出原因及時應對的現象，至少在兩種情況下幾乎是無法避免的：一是消防管道大量埋地，發生漏水難以發現；二是消防泵出水管上的逆止閥漏水，導致管網中的水漏回消防水池，而穩壓泵又從消防水池吸水循環回管網，消防水在管網和消防水池之間循環，因而難以發現。

可以說，管網系統的實際泄漏流量偏離設計值是大概率事件。

對于前述的把大于設計泄漏流量作為啟泵流量的自動噴水滅火系統，當實際泄漏流量超過設計值時，就會(huì )發生誤啟泵。比如某一系統的設計泄漏流量為1.0 L/s，流量開關設計為在流量大于1.0 L/s就發出啟泵指令，那么，當這個系統的實際泄漏流量超過1.0 L/s但噴頭沒有啟動時，流量開關就會(huì )發出啟泵指令，水泵誤啟動。水泵的誤動作會(huì )導致一種非常嚴重的后果，即，物業管理人員把系統的自動啟泵功能關掉，使自動噴水滅火系統的“自動”功能廢掉。因此，這種流量啟泵方法是不可行的。

對于前述的把大于等于設計泄漏量加一個噴頭的流量作為啟泵流量的自動噴水滅火系統，當實際泄漏流量超過啟泵流量設計值（即設計泄漏流量加一個噴頭流量）時，就會(huì )發生誤啟泵；而當實際泄漏流量很小，一個噴頭動作時有可能發不出啟泵指令，因為此時通過流量開關的流量小于設計啟泵流量。例如某一系統的設計泄漏流量為1.0 L/s，噴頭的開啟流量為1.2 L/s。流量開關啟主泵流量設計為大于等于2.2 L/s。那么，當這個系統的實際泄漏流量較大，超過2.2 L/s但噴頭沒有啟動時，流量開關就會(huì )發出啟泵指令，水泵誤啟動。同理，當這個系統的實際泄漏流量較小，達不到1.0 L/s但噴頭動作開啟（1.2 L/s）時，則流量開關就會(huì )因流量沒有達到2.2 L/s而不動作、不發出啟泵指令，造成噴頭啟動但流量開關啟泵裝置沒有動作的責任事故。

可見，自動噴水滅火系統設置流量開關啟泵，在有些情況下會(huì )對系統造成負面效果。

1.2應對方法

自動噴水滅火系統要求加設流量開關啟泵，其出發點是增加一個或門啟泵的控制，啟泵會(huì )更加安全或可靠。但是應該認識到，第一，這一路的控制有可能不會(huì )及時啟泵，即一個噴頭動作時流量開關不一定會(huì )動作、發出啟泵信號，不像報警閥那樣一個噴頭動作后其壓力開關必須動作發出啟泵指令（否則產品不合格，報警閥組不能出廠）。對此，自動噴水滅火系統的水泵不可僅設流量開關自動開啟，必須還要有更可靠的能及時啟泵的控制器件比如壓力開關進行啟泵，并且這個啟泵器件的重要等級要高于流量開關，作為重點依靠的啟泵裝置。同時，若噴頭動作而流量開關沒有及時動作，不能認定為設計人失責。第二，流量開關有可能會(huì )誤啟動水泵，即沒有火災、噴頭沒有動作情況下啟動水泵。這是設置流量開關時要防治的重點。為此，啟泵流量要設置得盡量大一些，防止其誤啟動水泵。

流量開關的流量參數啟泵如果轉化為流速探測啟泵，則又會(huì )多納入一個不確定參數——管徑，這將使流量開關啟泵控制變得更加復雜，本文不對此展開討論。

“消水規”11.0.4條規定，消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關、或報警閥壓力開關等開關信號直接自動啟動消防水泵。另外，“消水規”5.3.3條第2款規定，穩壓泵的設計壓力應保持系統自動啟泵壓力設置點處的壓力在準工作狀態時大于系統設置自動啟泵壓力值，且增加值宜為 0.07～0.10 MPa。即消防泵出水管上的壓力開關應在準工作狀態壓力下降0.07～0.10 MPa時啟主泵。

2.1存在問題分析

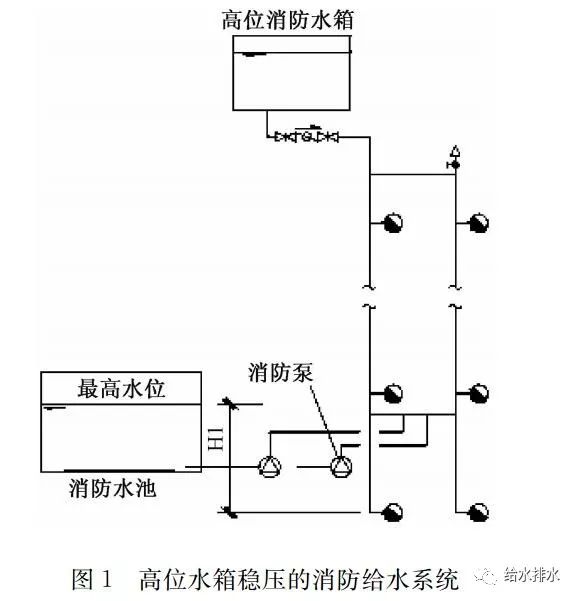

工程中存在設有高位水箱但不設穩壓泵的臨時高壓消防系統，比如：高位水箱的設置高度滿足“消水規”5.2.2條1～3款規定的系統（如圖1）和高、低區共用高位水箱的低區系統。這些系統中沒有穩壓泵，啟動主泵的壓力值和準工作狀態的壓力差值應該取多大，“消水規”中沒有規定。那么，是不是可以參考5.3.3條第2款確定啟泵壓力呢？答案是否定的。因為對于這類系統，0.07～0.10 MPa的壓力差值太大，高位水箱中的水完全排空用完也達不到這個壓力差值。比如水箱中的水用掉一半，壓力開關的壓力值也只下降約0.01 MPa，但達到這個下降值的時間卻是漫長的。例如水箱的容積18 m3，用 1支水槍耗用水箱一半儲水的時間是：18 000 L÷2÷5 L/s=1 800 s=30 min；若用2支水槍?zhuān)瑫r(shí)間是15 min。這些時間太長，是無法接受的。

可見，這類系統采用水泵出水管上的壓力開關啟泵是很困難的。因為初期火災時高位水箱中的水位下降緩慢，從而水泵出水管上的壓力開關的壓力值下降緩慢，遲遲不能發出啟泵信號。

2.2應對方法

2.2.1消火栓系統

高位水箱穩壓的消火栓系統在高位水箱出水管上流量開關啟泵的基礎上再加設水泵出口壓力開關啟泵，其出發點也是增加一個或門啟泵的控制，會(huì )更加安全或可靠。但是，水泵出口的壓力開關控制不會(huì )及時啟泵，即一個消火栓出流時壓力開關不會(huì )及時動作、發出啟泵信號。對此，高位水箱穩壓的消火栓給水系統，水泵必須還要有更可靠的能及時啟泵的控制器件啟泵，這就是水箱出水管上的流量開關，且其啟泵流量不應設得太小，以防止誤啟泵（頻繁誤啟泵會(huì )導致物業管理人員關閉系統的自動啟泵功能）；同時也不應太大，不超過準工作狀態水壓下一個消火栓的流量，以防不能及時啟泵。建議啟泵流量取大于等于3.5 L/s。流量開關啟泵器件的重要等級應高于壓力開關啟泵，作為重點依靠啟泵器件，并且，一兩支消火栓出水而壓力開關沒有及時動作不能認定為設計人失責。

2.2.2自動噴水滅火系統

高位水箱穩壓的自動噴水滅火系統，水泵出口的壓力開關和高位水箱出水管上的流量開關都不能及時、準確啟泵（原因前已論述），必須依靠報警閥組上的壓力開關才能可靠、及時啟泵，報警閥組的壓力開關其重要性等級要比流量開關和水泵出口的壓力開關更高，應作為重點依靠啟泵器件。

高位水箱穩壓的消防給水系統，壓力開關的設置位置若從水泵出口移至高位水箱的出水管上，則會(huì )較靈敏地感知因初期火災滅火用水引起的管網壓力變化，建議開展試點應用。

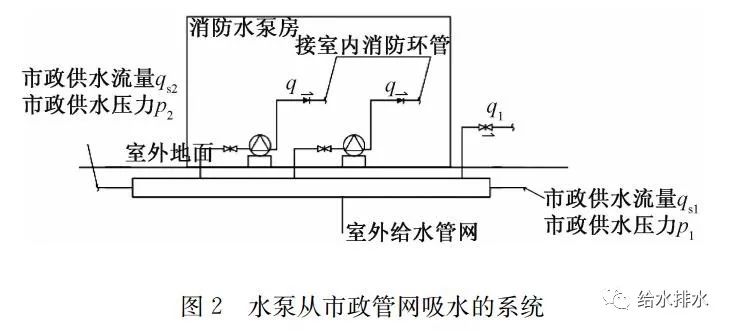

根據“消水規”5.1.12條第2款，消火栓泵可以從市政管網吸水，如圖2。工程中也大量存在這類系統，比如一些地鐵站房的消火栓臨時高壓系統，有些地方的多層消火栓臨時高壓系統。這類系統平時準工作狀態的壓力由市政水壓保持，沒有穩壓泵。

3.1存在問題分析

根據“消水規”，消防泵由其出口處的壓力開關啟動。這類系統啟動主泵的壓力值和準工作狀態的壓力差值應該取多大呢，“消水規”中沒有規定。同高位水箱穩壓的系統一樣，此類系統也不可參考5.3.3條第2款規定的0.07～0.10 MPa的壓力差值確定啟泵壓力。其原因至少有兩個：第一，準工作狀態水壓即市政水壓因火災初期一兩支消防水槍的使用而導致下降，其緩慢程度會(huì )比高位水箱穩壓的系統更甚。第二，設計依據的市政水壓或設計準工作狀態水壓是自來水公司提供的一個保證率極高的供水壓力，其值很低，一般為0.18～0.20 MPa，出現的概率非常小，全年絕大部分時間的市政供水壓力都大于該值，高出的值有時甚至達一倍。在這個出現概率很小、數值較低的水壓值處再下降一定的壓力值而開啟消火栓泵，幾乎是不現實的。比如，一個地鐵站房建設項目，其臨時高壓消火栓系統從市政管網直接吸水，不設穩壓泵，平時由市政水壓穩壓，自來水公司提供的市政管網供水壓力為0.18 MPa。那么，這個壓力就是消火栓系統的準工作狀態壓力，消火栓泵出口的壓力開關啟泵壓力值顯然不能設計為0.18 MPa，而應該低于此值。低多少呢？即使僅僅低0.02 MPa即0.16 MPa啟泵，也極可能在一場火災中導致水泵無法自動啟動，因為失火時市政水壓或水泵出口處的水壓高于0.18 MPa，降低不到0.16 MPa。

上述的水泵無法自動啟動現象，是因為水泵出口處的水壓沒有降低到設定啟泵值造成的。在這種情況下，消火栓口處有可能存在較高的供水壓力而順利實現滅火，但也有可能因水泵沒有啟動而水壓不足，即栓口壓力只是高于啟泵壓力（0.16 MPa）而小于滅火壓力（0.25 MPa），從而沒有順利滅火。但不論水壓是否足夠，一旦滅火失敗，只要水泵沒有自動啟動，水泵控制的相關設計人或管理人就會(huì )被追責。

3.2應對方法

對于水泵直吸、市政水壓穩壓的臨時高壓消火栓系統，火災時水泵出口的壓力開關不一定能及時啟泵，甚至不一定能啟泵。該系統必須配置更可靠的能及時啟泵的控制器件進行啟泵，并且這個啟泵器件的重要等級要高于壓力開關。這個重要啟泵器件應該是水泵出口的流量開關而不是高位水箱出水管上的流量開關。同2.2節的理由相類似，流量開關的動作流量宜取大于等于3.5 L/s。需要注意，水泵出口的管徑比高位水箱的出水管管徑大，其流量開關的性能應該更靈敏。

同理，對于水泵直吸、市政水壓穩壓的臨時高壓自動噴水滅火系統，水泵出口的壓力開關和流量開關都不是啟泵的可靠器件，必須配有報警閥組壓力開關啟泵才是可靠的，是重點依靠的啟泵器件。

“消水規”4.3.11條第3、4款規定，除可一路消防供水的建筑物外，向高位消防水池供水的給水管不應少于2條；當高層民用建筑采用高位消防水池供水的高壓消防給水系統時，高位消防水池儲存室內消防用水量確有困難，但火災時補水可靠時，其總有效容積不應小于室內消防用水量的 50%。以此為依據，臨時高壓系統的消火栓泵可向高位水池供水，然后再由該水池向消火栓配水管網重力供水，如圖3。此類系統在超高層建筑中比較常見。

4.1存在問題分析

高位水池臨時高壓系統，消防配水管網準工作狀態的水壓和消防狀態的供水壓力均由高位水池維持。消防泵出水管和消防配水管網之間由高位水池隔斷，配水管網的水壓變化不能傳遞到水泵出水管，即水泵出水管上的壓力開關已不能反映消火栓管網系統中的壓力，或者說，無論管網中的消火栓是否使用，都不會(huì )導致水泵出口壓力開關處的壓力發生變化。因此，這類系統無法執行“消水規”11.0.4條規定的水泵出水管上的壓力開關啟泵，或者說11.0.4條中的壓力開關啟泵對這類系統是無法操作的。

高位水池臨時高壓系統的另一個問題是流量開關的設置。借鑒高位水箱出水管上流量開關的設置方法，把高位水池臨時高壓系統的流量開關設于水池出水管上。然而，高位水池的出水管有2條，比高位水箱多一條，這樣，流量開關就需要在每個出水管上設置，共設2個。2個流量開關，如何反映火災初期一個消火栓的出水流量？

4.2解決方法

對于高位水池臨時高壓系統，根據上述分析應取消水泵出口的壓力開關開啟消防水泵的要求。若一定維持壓力開關自動啟泵的要求，應把壓力開關從水泵出口移至高位水池出水管上，但需要認識到火災初期，消防用水量少，壓力開關的壓力變化是很緩慢的，不好實現有消火栓使用便即刻啟泵?？紤]到高位水池里儲存了至少50%的消防水量，足夠前期滅火使用，應放松及時啟泵的要求。

對于高位水池臨時高壓消火栓系統的2個流量開關設置，可把每個流量開關的啟泵流量仍設置為3.5 L/s左右。這會(huì )導致當一個消火栓使用時流量開關不發出啟泵指令（2條出水管向1個消火栓供水），但一旦有2個消火栓使用，就至少有一個流量開關動作啟泵?？紤]到高位水池里儲存了至少50%的消防水量，2個消火栓使用后再啟泵仍然是可以接受的。

對于高位水池臨時高壓自動噴水滅火系統，只有報警閥組壓力開關啟泵才最為可靠，水泵出口的壓力開關無法啟泵，水池出水管上的流量開關無法及時啟泵。

自動噴水滅火系統高位水箱出水管上的流量開關會(huì )產生誤啟泵或不能及時啟泵，必須配置更可靠的其他自動啟泵控制方式比如壓力開關，并重點依靠壓力開關啟泵；高位水箱穩壓的消防給水系統其水泵出口的壓力開關不能及時啟泵，消火栓系統應重點依靠流量開關自動啟泵，自動噴水滅火系統應重點依靠報警閥組壓力開關啟泵；水泵管網直吸、市政水穩壓的消防給水系統，水泵出口的壓力開關很難啟泵，消火栓系統應重點依靠水泵出口設流量開關啟泵，自動噴水滅火系統應重點依靠報警閥組壓力開關啟泵；高位水池臨時高壓消防給水系統，水泵出口不應設啟泵壓力開關，消火栓系統應依靠水池出水管的流量開關啟泵，自動噴水滅火系統應重點依靠報警閥組壓力開關及時啟泵。

微信對原文有刪減，原文標題：消防給水臨時高壓系統的啟泵控制分析；作者：趙世明；刊登在《給水排水》2018年1期。
