邊墻型灑水噴頭的應用

《自動噴水滅火系統設計規范》GB 50084-2017中關于邊墻型灑水噴頭的設置場所共有以下兩處：

第1處：

6.1.3 濕式系統的灑水噴頭選型應符合下列規定：

1 不做吊頂的場所，當配水支管布置在梁下時，應采用直立型灑水噴頭；

      2  吊頂下布置的灑水噴頭，應采用下垂型灑水噴頭或吊頂型灑水噴頭；

      3  頂板為水平面的輕危險級、中危險級Ⅰ級住宅建筑、宿舍、旅館建筑客房、醫療建筑病房和辦公室，可采用邊墻型灑水噴頭；

      4  易受碰撞的部位，應采用帶保護罩的灑水噴頭或吊頂型灑水噴頭；

      5  頂板為水平面，且無梁、通風管道等障礙物影響噴頭灑水的場所，可采用擴大覆蓋面積灑水噴頭；

      6  住宅建筑和宿舍、公寓等非住宅類居住建筑宜采用家用噴頭；

      7  不宜選用隱蔽式灑水噴頭；確需采用時，應僅適用于輕危險級和中危險級Ⅰ級場所。

第2處：

6.1.6 自動噴水防護冷卻系統可采用邊墻型灑水灑頭。

關于第2處"自動噴水防護冷卻系統可采用邊墻型灑水灑頭"，尚存在一些爭議，比如知名消防專家石崢嶸先生就認為：



“ 防護冷卻系統和自動噴水滅火系統的應用場景完全不同，邊墻型灑水噴頭的最大保護跨度在3米以上，側重于一定距離以外的保護對象；而防護冷卻系統灑水噴頭濺水盤與防火分隔設施的水平距離不超過0.3m，采用邊墻型灑水噴頭以后，能否在0.3m的距離內保證布水均勻，不知道是否有相關的實驗依據；但曾經有不少文章和實驗數據，說明防護冷卻系統的灑水噴頭不能采用邊墻型灑水噴頭代替，認為邊墻型灑水噴頭在這么近的距離內，無法保證布水均勻，需要采用專用噴頭（比如窗玻璃噴頭等）。

       而且，在邊墻型灑水噴頭的產品標準中（《自動噴水滅火系統第1部分：灑水噴頭》），其布水性能參數也并沒有顯示能支持這么近的保護對象。

       因此，防護冷卻系統中采用邊墻型灑水灑頭，是值得商榷的問題。”

這里涉及到《自動噴水滅火系統設計規范》GB 50084-2017第5.0.15條關于防護冷卻系統的具體要求：

5.0.15 當采用防護冷卻系統保護防火卷簾、防火玻璃墻等防火分隔設施時，系統應獨立設置，且應符合下列要求：

      1 噴頭設置高度不應超過8m；當設置高度為4m~8m時，應采用快速響應灑水噴頭；

      2 噴頭設置高度不超過4m時，噴水強度不應小于0.5L/（s·m）；當超過4m時，每增加1m，噴水強度應增加0.1L/（s·m）；

      3 噴頭的設置應確保噴灑到被保護對象后布水均勻，噴頭間距應為1.8m~2.4m；噴頭濺水盤與防火分隔設施的水平距離不應大于0.3m，與頂板的距離應符合本規范第7.1.15條的規定；

      4 持續噴水時間不應小于系統設置部位的耐火極限要求。

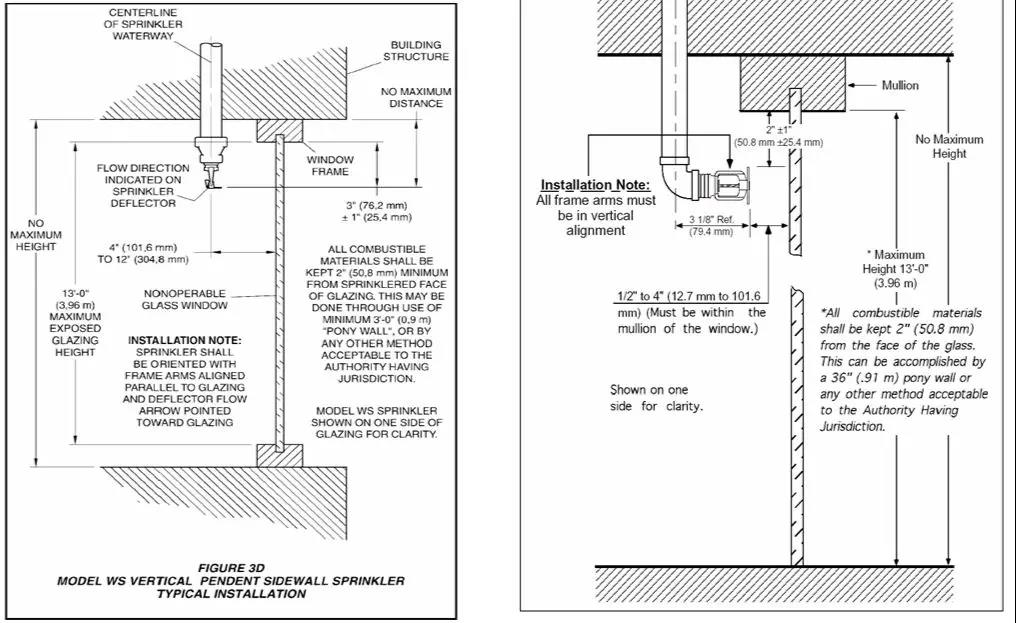

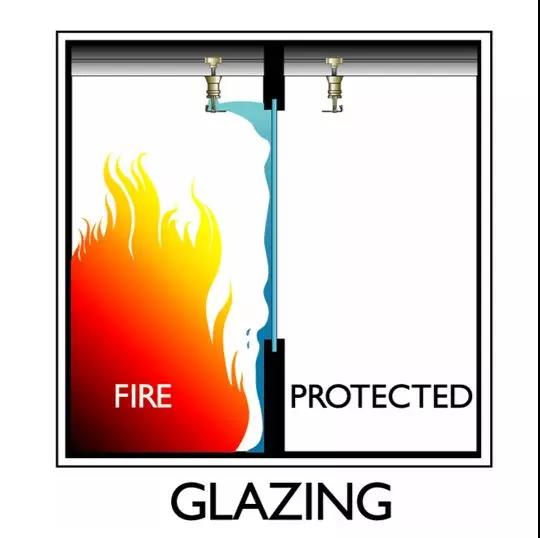

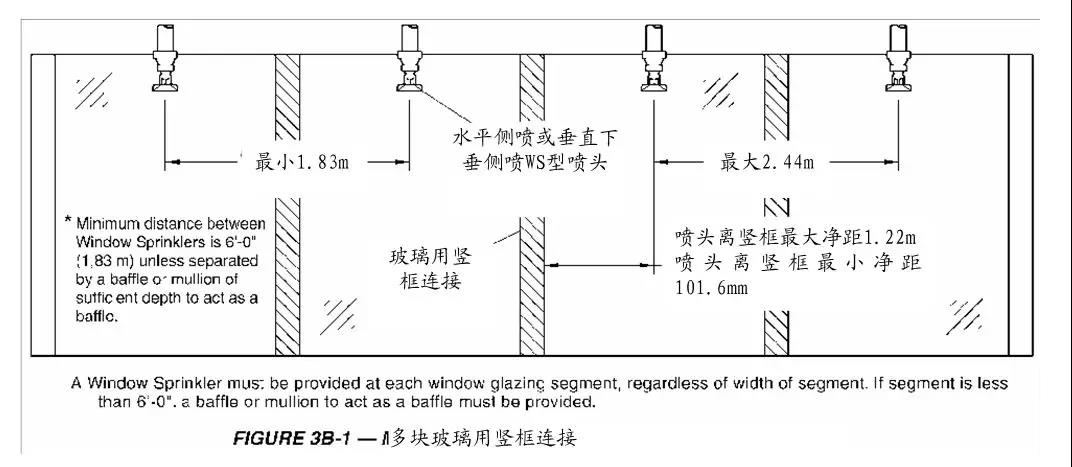

其實關于防護冷卻系統保護已經有了比較成熟的窗玻璃噴頭，比如泰科WS窗玻璃噴頭，以下圖片選自WS窗玻璃噴頭宣傳冊：
