消防水泵的啟動控制

一、《消防給水及消火栓系統技術規范》GB50974-2014

條文

11.0.4 消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關，或報警閥壓力開關等開關信號應能直接自動啟動消防水泵。消防水泵房?jì)鹊膲毫﹂_(kāi)關宜引入消防水泵控制柜內。

條文說明

11.0.4 本條規定了消防水泵自動啟動信號的采集原則性技術規定。國際上發達國家的啟泵信號是壓力和流量，其原因是可靠性高，水流指示器可靠性稍差，誤動作概率稍高，我國在工程中也經常采用高位消防水箱的水位信號，但因高位消防水箱的水位信號有滯后現象，目前在工程中已經很少采用，但該信號可以作為報警信號。為此本次規范制訂時規定釆用壓力開關和流量開關作為水泵啟泵的信號。壓力開關一般可采用電接點壓力表、壓力傳感器等。

壓力開關通常設置在消防水泵房的主干管道上或報警閥上，流景開關通常設置在高位消防水箱出水管上。





提示：

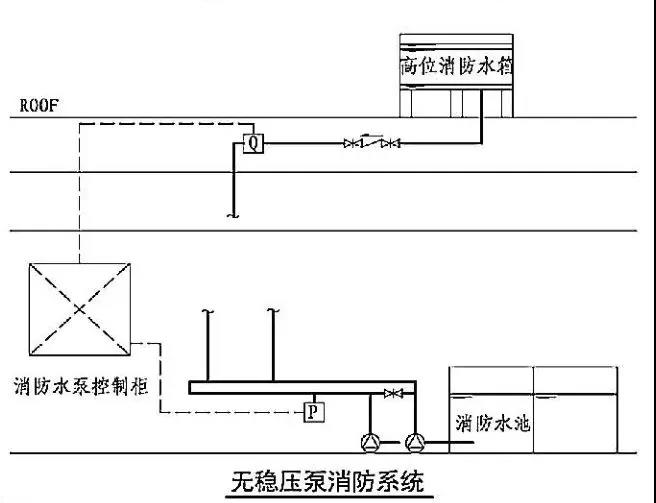

1.消火栓系統中無穩壓泵時，由高位消防水箱出水管上設置的流量開關自動啟動消防水泵。

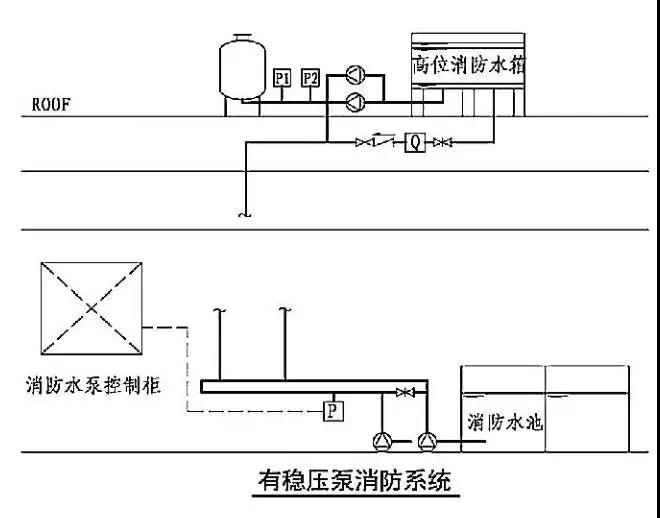

2.消火栓系統中有穩壓泵時，由消防水泵出水干管上設置的壓力開關自動啟動消防水泵。

3.流量開關性能基木要求：①動作后延遲30s再啟泵；②流量不超過系統的設計泄露補水量時，不應動作；③消火栓出水后應動作。

4.自動噴水系統報警閥的壓力開關可取代本圖中的壓力開關和流量開關啟泵。

5.有穩壓泵的消防系統中流量開關做報警信號，不直接啟泵。 



二、《自動噴水滅火系統設計規范》GB50084-2017

條文

11.0.1 濕式系統、干式系統應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。

11.0.2 預作用系統應由火災自動報警系統、消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。

11.0.3 雨淋系統和自動控制的水幕系統，消防水泵的自動啟動方式應符合下列要求：

      1 當采用火災自動報警系統控制雨淋報警閥時，消防水泵應由火災自動報警系統、消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動；

      2 當采用充液（水）傳動管控制雨淋報警閥時，消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接啟動。

11.0.4 消防水泵除具有自動控制啟動方式外，還應具備下列啟動方式：

      1 消防控制室（盤）遠程控制；

      2 消防水泵房現場應急操作。

條文說明

11.0.1~11.0.3 這三條是對原條文的修改和補充。
     這三條是根據目前國內外自動噴水滅火系統消防水泵啟泵方式的應用現狀，分別規定了不同類型自動噴水滅火系統消防水泵的啟動方式，并與國家標準《消防給水及消火栓系統技術規范》GB 50974 協調一致。需要說明的是，規定不同的啟泵方式，并不是要求系統均應設置這幾種起泵方式，而是指任意一種方式均應能直接啟動消防水泵。
     對濕式與干式系統，原規范規定僅采用報警閥壓力開關信號直接聯鎖啟泵這一種啟泵方式，但根據目前應用現狀，壓力開關存在易堵塞、啟泵時間長等缺點。因此，第 11.0.1 條在維持原有啟泵方式的基礎上，新增了采用消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關直接啟泵方式。
    對于預作用系統，除上述啟泵方式外，國內也采用火災自動報警系統直接自動啟動消防水泵的做法，即火災自動報警系統除控制預作用裝置外，另有一組信號啟動消防水泵。
     對雨淋系統及自動控制的水幕系統，由于其有火災自動報警系統控制和充液（水）傳動管控制兩種類型，第 11.0.3 條分別規定了這兩種類型系統的啟泵方式。

11.0.4 本條規范了消防水泵的啟泵方式，要求具有自動、遠程啟動和現場手動應急操作三種啟動消防水泵的方式。
