灑水噴頭與頂板、梁、密肋梁板的布置要求，以及樓蓋的主要形式

石崢嶸：本文主要講解《自動噴水滅火系統設計規范》7.1.6的主要概念，針對設計施工難點，以及條文概念、梁板結構形式，用簡練的方式解決各類梁板結構的灑水噴頭設置問題，附：應用示例。



第一部分

7.1.6主要概念的理解，灑水噴頭應用示例



一、規范中所指的梁或其他障礙物的高度，都是指突出樓底板的高度。

二、梁具有擋煙蓄熱作用，有利于梁間噴頭受熱，因此，密肋梁板和滿足條件的梁高不超過300mm的樓板，可直接在梁底面下方的平面上布置灑水噴頭。

三、7.1.6-3條款中：“密肋梁板底面”就是“密肋梁底面”，濺水盤與密肋梁底面的垂直距離應為25mm~100mm；（圖示1）



圖示1

四、7.1.6-1條款中：“在梁或其他障礙物底面下方的平面上布置灑水噴頭”，是指噴頭濺水盤設置平面的高度低于梁或其他障礙物底面的布置方式：

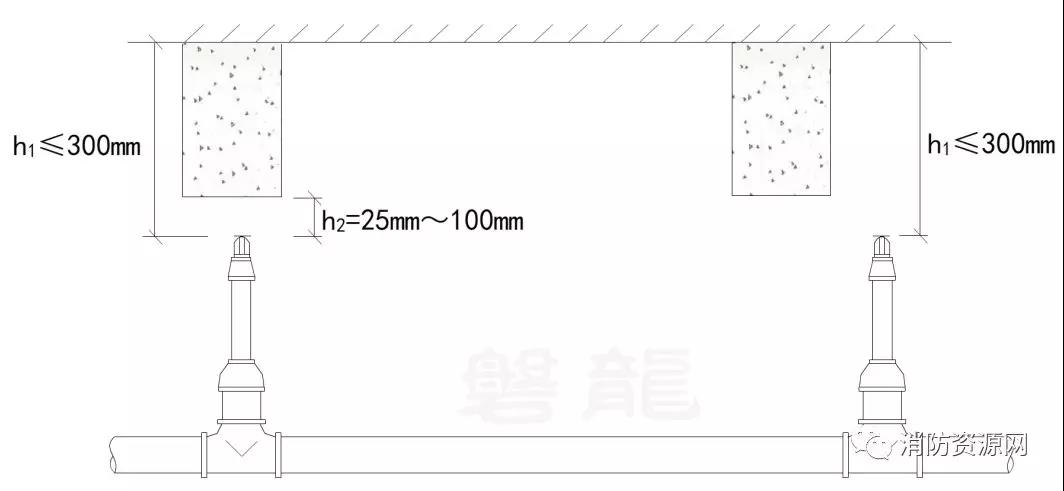

如下圖所示，根據7.1.6-1要求，梁高不超過300mm的樓板，可直接在梁底面下方的平面上布置灑水噴頭，濺水盤與頂板的距離（h1）不應大于300mm，同時濺水盤與梁等障礙物底面的垂直距離（h2）應為25mm~100mm。（圖示2）

圖示2

五、7.1.6-2條款：“在梁間布置灑水噴頭”是指“噴頭濺水盤高度不低于梁底面”的布置方式：

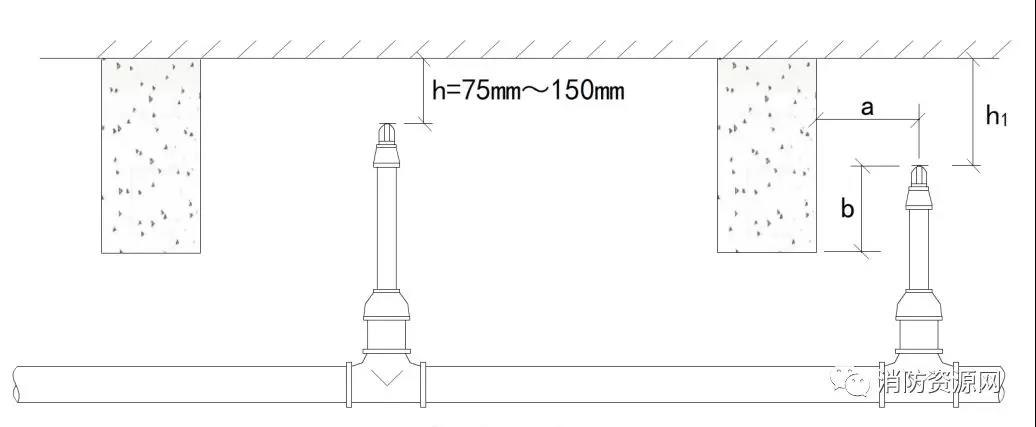

如下圖所示：根據7.1.6-2條款要求，當梁的高度超過300mm時（或雖然不超過300mm但不能滿足7.1.6-1要求），需要在梁間布置灑水噴頭。濺水盤與頂板的距離應滿足75mm~150mm；灑水噴頭與梁的距離（a、b），應滿足第7.2.1條的規定，確有困難時，濺水盤與頂板的距離（h₁）可適當放寬但不應大于550mm，h₁達到550mm仍不能滿足規范第7.2.1條的規定時，應在梁底面的下方增設灑水噴頭（濺水盤與梁底面的垂直距離應為25mm~100mm）。（圖示3）

圖示3

六、7.1.6-4是對7.1.6-2的補充，在梁間布置灑水噴頭可以采用不等距方式，可按7.1.2規定采用矩形或平行四邊形的方式。（注：其他情況下，根據7.1.4要求，直立型、下垂型擴大覆蓋面積灑水噴頭應采用正方形布置的方式。）

 七、實際應用中，主次梁的情況較多，需要結合7.1.6-1和應7.1.6-2的規定，合理應用，最大限度減少設計施工難度和系統造價。

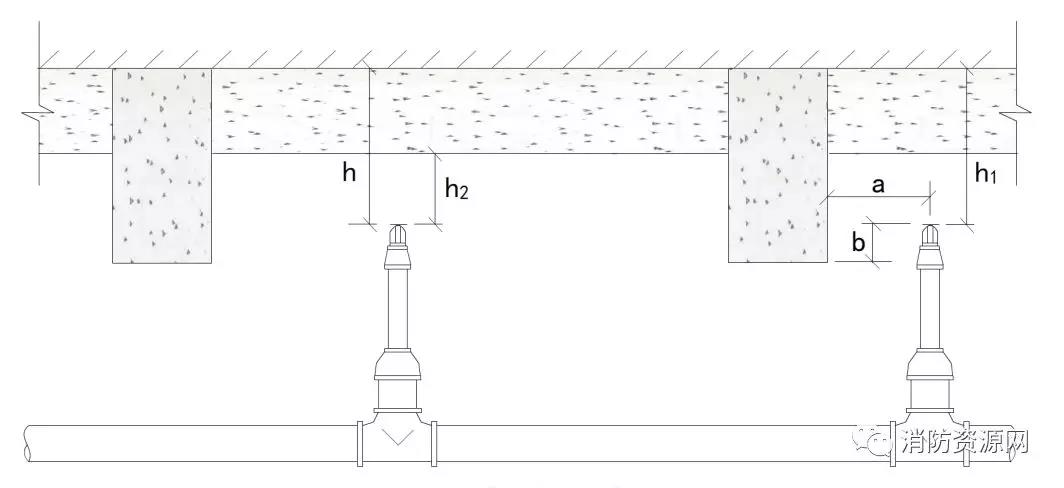

如下圖所示：次梁高度適應7.1.6-1條款要求，濺水盤與頂板的距離不應大于300mm，同時濺水盤與次梁底面的垂直距離（h2）應為25mm~100mm；當灑水噴頭與主梁的距離不滿足第7.2.1條的規定，濺水盤與頂板的距離（h1）可適當放寬但不應大于550mm，達到550mm仍不能滿足規范第7.2.1條的規定時，應在主梁底面的下方增設灑水噴頭（濺水盤與梁底面的垂直距離應為25mm~100mm）。（圖示4）

圖示4





第二部分

常見梁板結構形式，灑水噴頭應用示例

常見的梁板結構，有“主次梁”、“井字梁”、“密肋梁”樓板結構，以及“無梁”樓板結構等形式。

一、無梁樓板的概念及灑水噴頭布置要求：

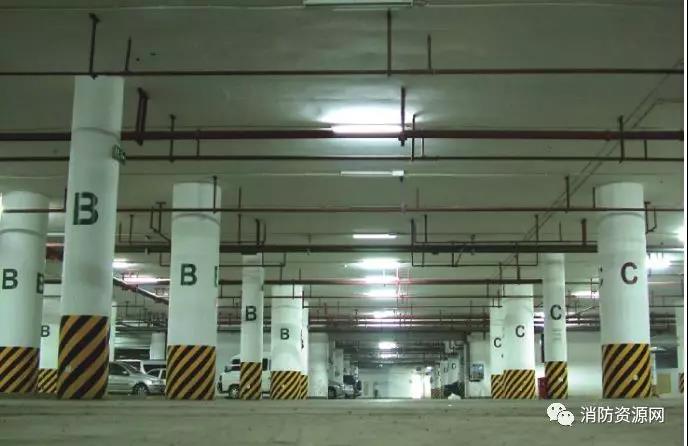

無梁樓板（無梁樓蓋）是一種不設梁、樓板直接支承在柱上、樓面荷載直接通過柱子傳至基礎的板柱結構體系。（圖示5）

無梁樓板的灑水噴頭布置比較簡單，適應7.1.6基本條款，灑水噴頭濺水盤與頂板的距離應為75mm~150mm，設計施工時，主要協調灑水噴頭與柱及其他障礙物之間的關系。

圖示5

二、密肋梁板及灑水噴頭的布置要求：

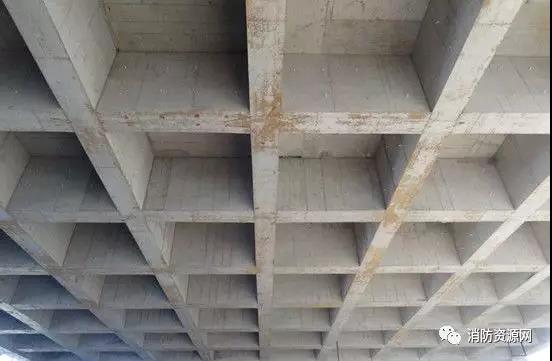

A、密肋梁板，是指“密肋梁”樓板結構，也稱為密肋樓蓋，是由薄板和間距較小的肋梁組成，一般采用方形網格的梁板結構，肋梁間距通常不會(huì )大于1.5m。（圖示6）

圖示6

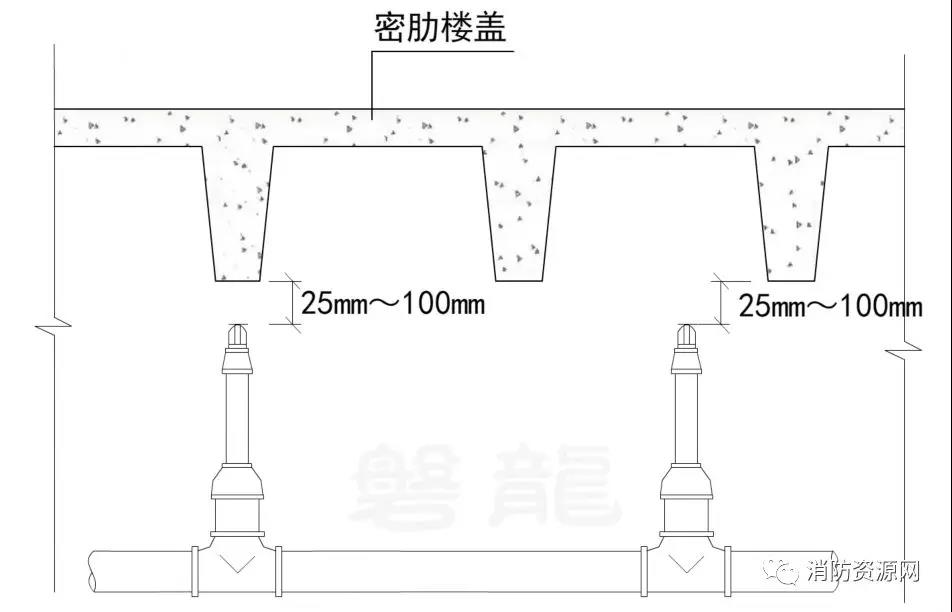

B、根據7.1.6條第3款要求，灑水噴頭可直接布置在密肋梁板底面（即密肋梁底面），濺水盤與密肋梁底面的垂直距離應為25mm~100mm。（圖示7）



圖示7

三、井字梁樓板及灑水噴頭的布置要求：

A、井字梁，是由同一平面內相互正交或斜交的梁所組成的結構構件，又稱為交叉梁或格形梁，通常情況下，井字梁的梁高是一致的。（圖示8）

圖示8

B、當井字梁的梁高不超過300mm時，可適應7.1.6-1的要求，直接在梁底面下方的平面上布置灑水噴頭。

C、當井字梁的梁高超過300mm（或雖然不超過300mm但不能滿足7.1.6-1要求）時，結合7.1.6-2處理。

D、關于密肋樓蓋與井字梁樓蓋的區別：密肋梁板的肋梁間距通常不會(huì )大于1.5m，而井字梁的梁間距通常大于2m。（具體概念應由建筑結構專業確定）



四、實際應用中，主梁和次梁結合的情況較多，設置方案詳見前述第一部份的第五款。



小貼士：

1、樓蓋：在房屋樓層間用以承受各種樓面作用的樓板、次梁和主梁等所組成的部件總稱。

2、樓板：是直接承受樓面荷載的板，屬于樓蓋中的一部分。在日常稱呼中，可能沒有嚴格區分樓板和樓蓋的概念。

3、次梁：將樓面荷載傳遞至主梁上的梁。

4、主梁：將樓面荷載傳遞到柱、墻上的梁。

5、井字梁：由同一平面內相互正交或斜交的梁所組成的結構構件，又稱為交叉梁或格形梁。

6、無梁樓蓋是一種不設梁、樓板直接支承在柱上、樓面荷載直接通過柱子傳至基礎的板柱結構體系。
