消防給水及滅火裝置探討-自動跟蹤定位射流滅火系統（自動消防炮）

石崢嶸：由于沒有統一的設計施工規范，自動跟蹤定位射流滅火系統的應用較為混亂，本文講解與自動滅火和消防給水相關的問題及解決方案（共12項）：

1、滅火及消防供液的主要組成部分；

2、產品認證要求，設計施工需要注意的選型規則；

3、倉庫場所能否采用自動跟蹤定位射流滅火系統；

4、系統與自動噴水滅火系統是否需要同時計算用水量；

5、系統是否需要設置高位消防水箱和穩壓設施；

6、系統是否需要設置水流指示器和末端試水裝置；

7、系統和自動噴水滅火系統的末端試水裝置，是否相同；

8、系統是否需要設置是否需要設置水泵接合器；

9、系統是否可以串聯接入同一建筑物內的自動噴水滅火系統；

10、消防水泵的啟動方式；

11、與系統設計應用相適應的規范；

12、消防炮和自動射流滅火裝置的概念區別。

自動跟蹤定位射流滅火系統由自動跟蹤定位射流滅火裝置和消防供液部分組成。

自動跟蹤定位射流滅火裝置，具備探測火災、自動跟蹤定位、聯動控制、自動射流滅火，以及與火災自動報警系統和其他各種聯動控制設備自動通訊的功能。

火災發生時，一級探測組件（啟動組件）報警，啟動二級探測組件（定位組件），由二級探測組件（及配套電機）實現自動跟蹤定位，定位完成后，發出聲光報警，控制主機啟動消防水泵和射流裝置的控制閥（電磁閥或電動閥），射流滅火，并向火災自動報警系統和其他聯動控制設備傳送報警和控制信號。

自動跟蹤定位射流滅火系統-自動消防炮（3D）

一、滅火及消防供液的主要組成部分：

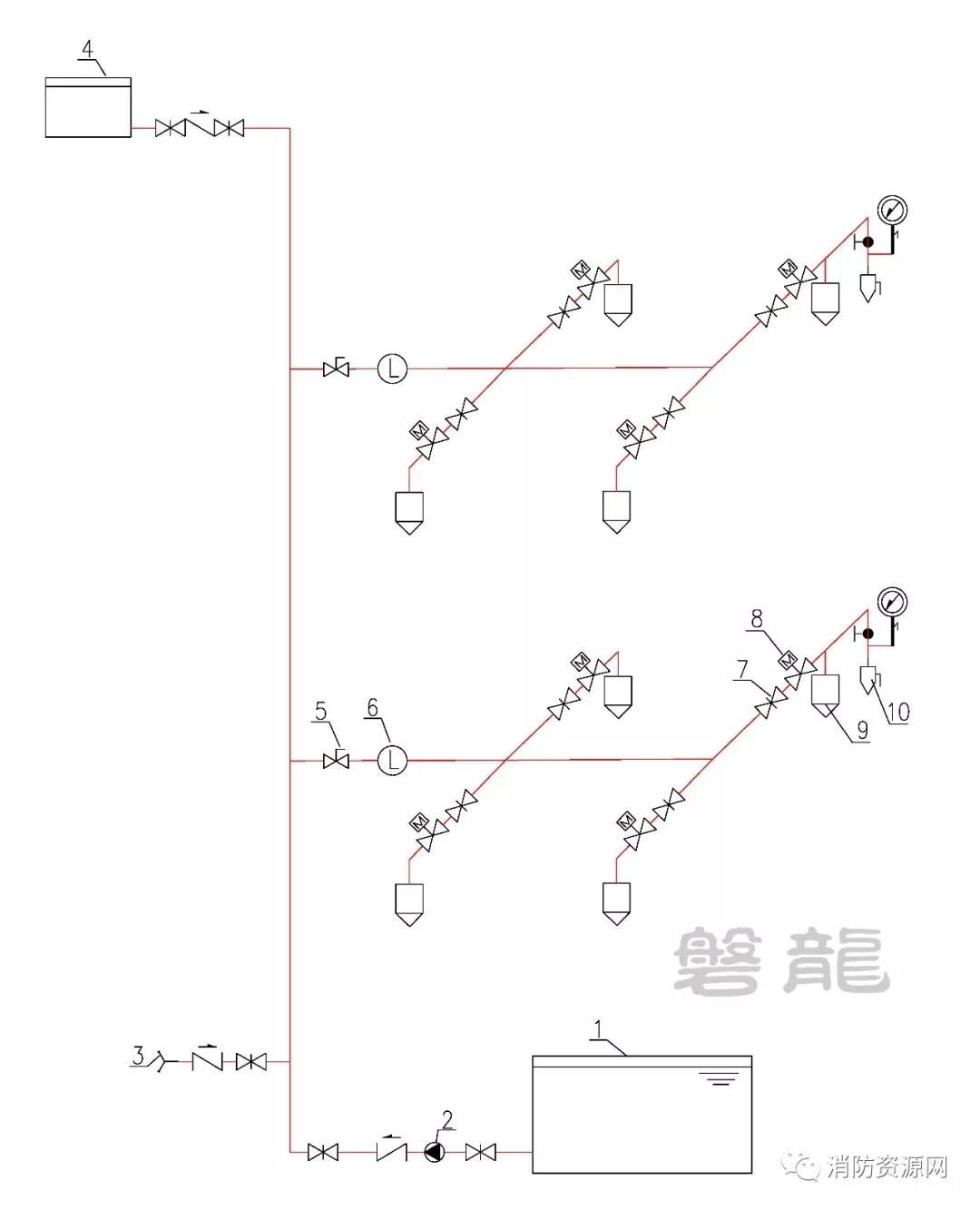

自動跟蹤定位射流滅火系統的滅火及消防供液，主要包括：1、消防水池；2、消防水泵；3、水泵接合器；4、高位消防水箱；5、信號閥；6、水流指示器；7、檢修閥（信號閥或帶鎖止裝置的控制閥）；8、電磁閥（或電動閥）；9、射流裝置（或消防炮）；10、末端試水裝置；

二、產品認證要求，設計施工需要注意的選型規則：

自動跟蹤定位射流滅火裝置屬于強制性認證（3C）產品，以下主要部件由自動跟蹤定位射流滅火裝置廠家成套提供，成套設計：

1、現場射流裝置，包括炮體、現場攝像機、二級探測組件及驅動電機等成套部件；

2、一級探測組件，可能預置的炮體上，也可能獨立安裝；

3、控制閥（電磁閥或電動閥）；

4、現場手動控制箱；

5、控制主機（含監視器等）；

注：系統設備中，水流指示器、消防水泵等也屬于強制認證產品，由設計單位依據系統需求設計。

三、倉庫場所能否采用自動跟蹤定位射流滅火系統：

實際應用中，倉庫場所不可避免的存在障礙物遮擋等不利因素，且功能布局可能發生調整，不宜采用自動跟蹤定位射流滅火系統。

雖然軌道式自動跟蹤定位射流滅火裝置（軌道式自動消防炮滅火系統）可以解決部分高架倉庫的滅火保護問題，但由于尚沒有軌道式自動跟蹤定位射流滅火裝置（軌道式自動消防炮滅火系統）的相關產品標準，也就沒有類似產品。

因此，倉庫場所不宜采用自動跟蹤定位射流滅火系統。

四、自動跟蹤定位射流滅火系統與自動噴水滅火系統是否需要同時計算用水量：

與水相關的自動滅火系統，包括自動噴水滅火、水噴霧滅火、自動跟蹤定位射流滅火（自動消防水炮）、泡沫滅火系統等。

依據同一保護對象只需要一個自動滅火系統保護的原則，設計上沒必要對同一保護對象進行重復保護。即使實際應用中確實存在自動噴水滅火和自動跟蹤定位射流滅火交叉保護的情況（可能同時啟動），其用水量也只需要按其中最大的一個系統確定，不需要重復計算。（除非系統設計時采用了兩個自動滅火系統同時保護同一對象的情況）

五、自動跟蹤定位射流滅火系統是否需要設置高位消防水箱和穩壓設施：

采用臨時高壓給水系統的自動跟蹤定位射流滅火系統，可以和其他系統共用高位消防水箱，可參照《消防給水及消火栓系統技術規范》（5.2、5.3）設置高位消防水箱和穩壓泵。

但是，本人認為：采用臨時高壓給水系統的自動跟蹤定位射流滅火系統，可以?xún)H設置高位消防水箱或僅設置穩壓泵，只需要保證系統管網全充滿水就可以，并不需要滿足水滅火設施最不利點處的靜水壓力要求，原因如下：

1、自動跟蹤定位射流滅火系統不存在自啟動流量的問題；

2、高位消防水箱和穩壓泵很難保證系統初期滅火的需要，如供水達不到額定設計流量和壓力，射流可能根本無法到達著火點，無實際意義；

注：除非受環境溫度限制（比如環境溫度低于4℃或高于70℃的場所），系統管網應為全充滿水的濕式狀態，一方面減少系統啟動充水時間，另一方面可以監測管網情況（閥門誤動、漏水等）。

六、自動跟蹤定位射流滅火系統是否需要設置水流指示器和末端試水裝置：

每個防火分區或每個樓層，均應設置水流指示器，管網的壓力最不利處，應設末端試水裝置。（見前面圖示）

水流指示器用于反饋射流裝置的噴水信號，水流指示器的前面應設置信號閥（具有輸出啟閉狀態信號功能的閥門）。

末端試水裝置由試水閥、壓力表及試水接頭組成，目的是為了檢查管道是否有水，壓力是否滿足設計要求。

七、自動跟蹤定位射流滅火系統和自動噴水滅火系統的末端試水裝置，是否相同：

這兩個系統的末端試水裝置是不相同的。

自動噴水滅火系統的末端試水裝置，屬于強制認證的產品（3C），應考慮試水接頭的流量系數并保證孔口出流。

自動跟蹤定位射流滅火系統的末端試水裝置，由試水閥、壓力表及試水接頭組成，并無特定要求，目的是為了檢查管道是否有水，壓力是否滿足設計要求。

八、自動跟蹤定位射流滅火系統是否需要設置是否需要設置水泵接合器：

自動跟蹤定位射流滅火系統需要設置水泵接合器，具體設置要求詳見《消防給水及消火栓系統技術規范》（5.4）

九、自動跟蹤定位射流滅火系統是否可以串聯接入同一建筑物內的自動噴水滅火系統（與其配水干管連接）？

不可以，這是兩個不同的系統。

即使應用于保護局部場所的自動跟蹤定位射流滅火系統，也不應接入自動噴水滅火系統的配水干管。

解決方案：在滿足各系統水量水壓等條件的情況下，自動跟蹤定位射流滅火系統可以與其它水滅火系統合用一套供水系統，應獨立設置信號閥，且應在其它系統的報警閥組（或控制閥組）前將管道分開。

十、消防水泵的啟動方式

自動跟蹤定位射流滅火系統消防水泵的啟動，包括自動啟動、手動啟動和直接自動啟動等方式：

1、自動啟動：當射流裝置完成跟蹤定位時，由控制主機發出啟泵指令，啟動消防水泵；

2、控制中心直接啟動：消防水泵應具備消防控制中心多線直接啟泵功能。

3、流量開關直接自動啟動：當設置有高位消防水箱時，水箱出水管上應設置流量開關，直接自動啟動消防水泵，啟動流量值不應大于最小射流裝置的流量值。

4、壓力開關直接自動啟動：消防水泵出水干管上應設置壓力開關，直接自動啟動消防水泵。

關于流量開關和水泵出水干管上壓力開關的啟泵方式，可參照“消防水泵及穩壓泵控制”

十一、與自動跟蹤定位射流滅火系統設計應用相適應的規范：

與自動跟蹤定位射流滅火系統（自動消防炮）設計應用相關的規范，主要有《固定消防炮滅火系統設計規范》（GB50338-2003）、《自動消防炮滅火系統技術規程》（CECS245-2008）、《大空間智能型主動噴水滅火系統技術規程》（CECS263：2009）等。

結合《自動跟蹤定位射流滅火系統》（GB25204-2010）和《消防給水及消火栓系統技術規范》（GB50974-2014）的相關要求，自動跟蹤定位射流滅火系統（自動消防炮）的設計應用，應以GB50338為依據，相關的設計施工應用，可以參考GB50084、GB50974、CECS245和CECS263的要求。

十二、自動跟蹤定位射流滅火系統、自動射流滅火裝置和消防炮滅火裝置的概念區別：

自動跟蹤定位射流滅火系統，通常應用在高大空間場所，因此也稱為大空間智能型主動噴水滅火系統。

自動跟蹤定位射流滅火系統由帶探測組件及自動控制部分的滅火裝置和消防供液部分組成。

滅火裝置分為自動跟蹤定位消防炮滅火裝置（簡稱消防炮滅火裝置）和自動跟蹤定位射流滅火裝置（簡稱自動射流滅火裝置）。額定流量大于16L/s的自動跟蹤定位射流滅火裝置，稱為自動消防炮滅火裝置；額定流量不大于16L/s的自動跟蹤定位射流滅火裝置，稱為自動射流滅火裝置。

因此，我們常說的自動消防炮系統，當滅火劑為水或泡沫時，也屬于自動跟蹤定位射流滅火系統，自動消防炮屬于額定流量大于16L/s的自動跟蹤定位射流滅火裝置；

消防供液部分，主要包括消防水池、水泵、高位消防水箱、供液管路及相關配套設施等（依規范要求配置）。對于噴射介質為泡沫的系統，還包括泡沫貯存及混合裝置等。
