高等院校的專業教材《建筑給水排水工程》（第6版，以下簡稱“教材”）中詳細敘述了消火栓栓口所需水壓Hxh的計算過程，明確栓口所需水壓由3部分組成，分別為水槍噴嘴處的壓力Hq、水帶的水頭損失hd、消火栓栓口水頭損失Hk，公式如式（1）所示：

Hxh=Hq+hd+Hk      （1）

式（1）中等號右側第二項hd所指的是槍入口前水帶部分的水頭損失，未包含水槍部分的水頭損失；第一項Hq按字面意思理解所指為水槍噴嘴出口滿足充實水柱要求所配置的壓力值，是否包含水槍自身的局部水頭損失尚有存疑。其次在對水槍局部水頭損失的計算過程中，發現大量設計參考資料中提供的數據可能存在排版或印刷方面的錯誤。本文針對以上兩點疑問，逐步展開敘述。

“教材”中已包含詳細的計算公式和計算過程，本文不重復羅列，計算結果見表1。

計算參數：孔口流量系數μ取值1.0，圓周率π取值3.141 59，重力加速度g取值9.80 665 m/s²。

2.1 技術措施摘錄

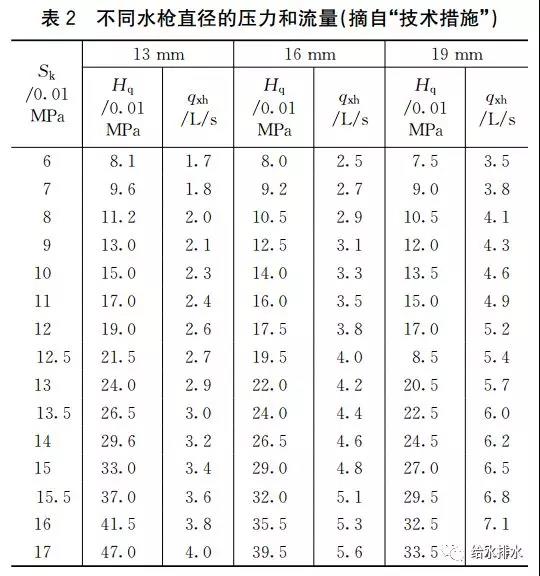

表2摘自《全國民用建筑工程設計技術措施 給水排水》(2009年版)第226頁表7.1.5-3。

2.2 對比分析

表2中12.5~17 m的充實水柱所對應的壓力和流量值，均與表1計算結果不符。經過比對后發現2個排版問題。

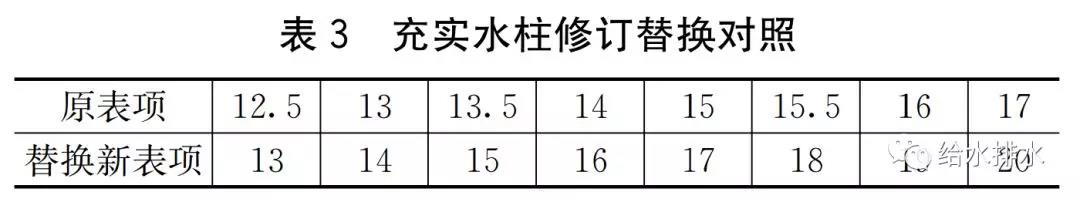

其一，估計是充實水柱中加入了12.5、13.5、15.5三個值，但未調整對應的流量和壓力值，導致后續計算結果錯位。若按表3的對照關系替換充實水柱數值后，除表2右下角（33.5）以外，其余均可與表1計算結果吻合。

其二，表2中右下角（33.5），即充實水柱0.17 MPa，水槍噴嘴直徑19 mm所對應的壓力值有誤。因為壓力值0.335 MPa和流量值7.5 L/s這兩個數據并不符合孔口出流公式，可能排版時錯把35.3寫成了33.5。

2.3 與其他相關資料的對比

《全國民用建筑工程設計技術措施 給水排水》(2003年版)和2009年版中的表7.1.5-3與《建筑給水排水設計手冊》(1992年)中第75頁表2.1-3和《建筑給水排水設計手冊》(第2版,上冊）中第511頁表6.2-15完全一致，且此表被原封不動地廣泛引用在后續出版的其他設計手冊或設計資料中。

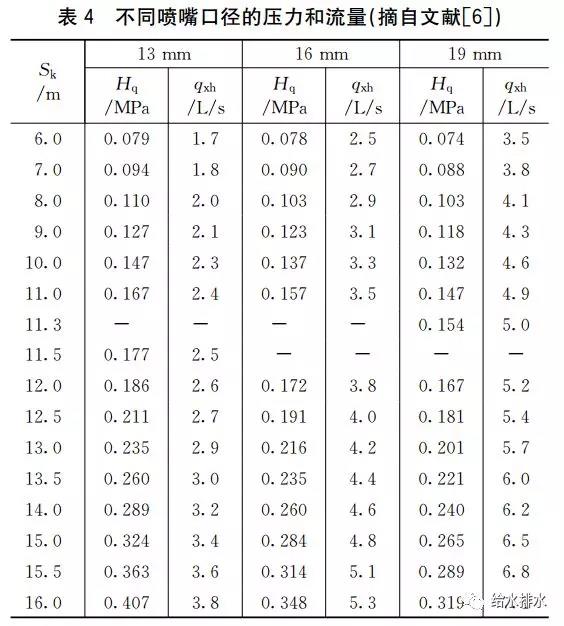

比1992年更早的設計資料，筆者能找到的是1986年出版的《給水排水設計手冊》，“充實水柱對應壓力和流量”對照表位于第2冊第82頁表2-20。雖然其計算結果與“技術措施”等略有不同，但很巧合，也是從12.5 m充實水柱后（見表4）開始出現計算偏差，可能跟11.3和11.5這些干擾項有關，導致排版錯位。

2.4 偏差影響分析

排版錯位導致計算結果偏差的可能性較大，但也不排除采用了不同的計算公式，但在上述設計資料中均未找到采用了哪些特殊公式。

假設確實存在排版錯位，經分析發現所有的偏差均為正偏差，也就是說表中壓力和流量值均大于計算值，相對而言并不會(huì )產生太多不利影響。而且充實水柱越大時偏差才越大，充實水柱13 m時的偏差很小，而充實水柱13 m以上的工程并不多，故影響也有限。此外國家標準《消防給水及消火栓系統技術規范》（GB 50974-2014，以下簡稱“水消規”）已經弱化了水槍充實水柱的相關計算，代之以較為簡潔的消火栓栓口動壓，一定程度上也消弱了影響。至于0.25 MPa和0.35 MPa究竟相當于多少米充實水柱，下文將繼續討論。

3.1 流態分析

消防水槍的構造近似于漸縮管。一般情況下，漸縮管中的流線不會(huì )脫離壁面，流動阻力主要由沿線摩擦引起,水頭損失較小。但消防水槍進出口面積差較大，并且出口斷面處的雷諾數為（3.3～5）×105（對應流量5～7.5 L/s）,慣性力對流場的影響大于粘滯力，流體流動不穩定，進口斷面處壓力的微小變化容易發展和增強，形成紊亂不規則的流場。因此需考慮消防水槍自身的局部水頭損失。

3.2 噴口試驗系數φ的疑問

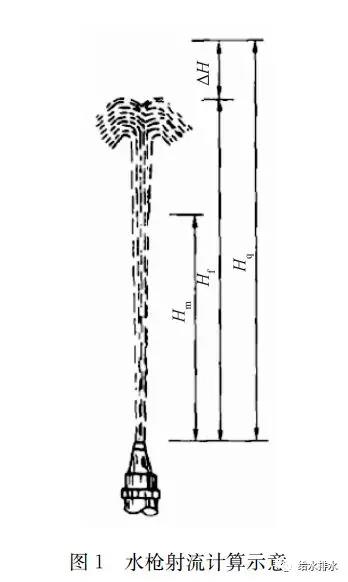

由充實水柱高度推求噴口所需水壓時需要用到一個與水槍噴口直徑有關的試驗系數φ，根據試驗結果得到的計算公式為φ=0.25/df+(0.1df)3(其中，df為局部水頭損失)。如圖1所示，對Hq的直觀感覺是標注在水槍噴嘴處，而非水槍入口處，即為水槍噴嘴處的壓力，而非水槍入口的壓力。而且從能收集到的資料無法求證此φ值是否已經包含了水槍的局部水頭損失，有可能只是克服空氣阻力的損失。

3.3 計算參數取值

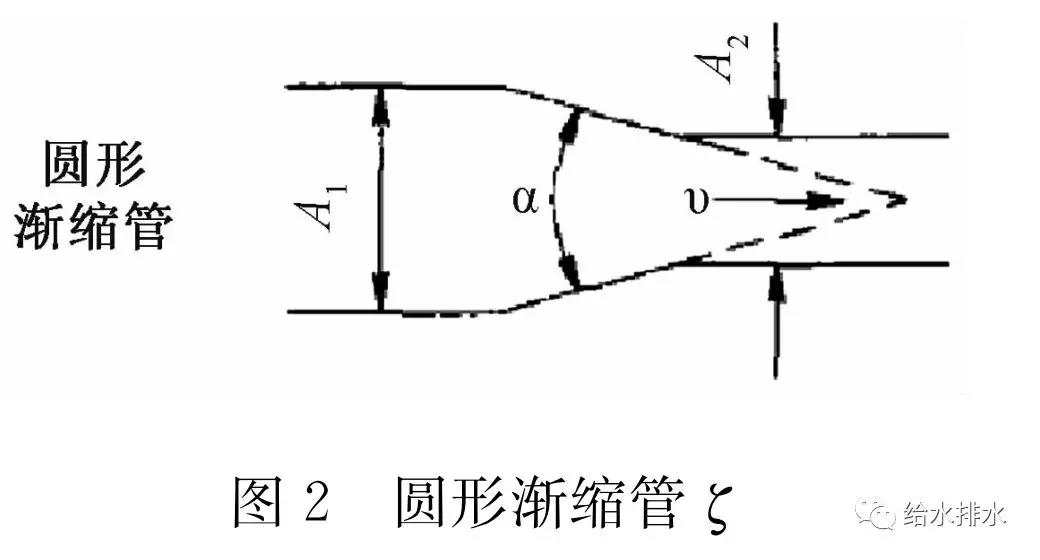

假定φ值未包含水槍的局部水頭損失，參考《水力計算手冊》(第2版)第10頁圓形漸縮管的公式計算水槍的水頭損失(見圖2)。

以噴口直徑19 mm的消防水槍為例，角度α為9.23°，k1取值為0.4，面積比A2/A1=0.085，k2取值為0.4，則局部水頭損失系數ζ= k1k2=0.16。

消防水帶阻力系數取值為0.001 72，消防水帶長度取值為25 m，消火栓栓口水頭損失取值為0.02 MPa。

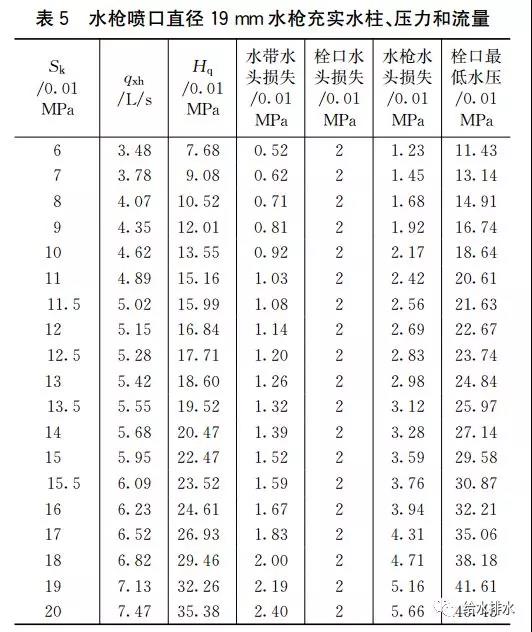

3.4 計算結果列表(見表5)

從表5中可以看出，當室內消火栓出水量大于5 L/s（充實水柱為11.5 m）時，水槍水頭損失已經達到2.56 m，比水帶和栓口的水頭損失均大，故建議消火栓栓口所需水壓Hxh的計算公式中增加一項H槍?zhuān)丛黾铀畼屪陨淼乃^損失，公式如式（2）所示。

Hxh=Hq+hd+Hk+H槍?zhuān)?）

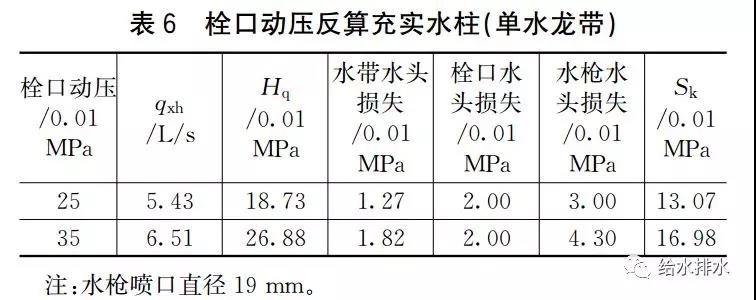

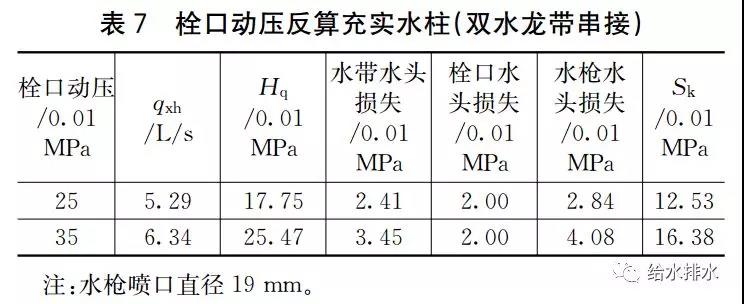

以修正后的公式，按規范規定的栓口動壓反算充實水柱，分單水龍帶和雙水龍帶串接2種情況，計算結果見表6、表7。

顯然表6單水龍帶的計算值大于表7。假設允許雙水龍帶串接并且疊加水槍水頭損失時，表7中充實水柱計算值仍然遠遠高于規范規定的10 m和13 m。對于栓口動壓與充實水柱的差異，“水消規”7.4.12條的條文解釋為“計算得到消火栓栓口壓力Hxh為0.251 MPa，考慮到其他因素規定消火栓栓口動壓不得低于0.35 MPa”，究竟是哪些其他因素需要將壓力提高40%并未詳細說明。

雖然大幅提高了栓口動壓，但卻嚴格限制充實水柱應按10 m和13 m計算（《水消規》7.4.12條），其結果只能是消火栓箱布置數量不減少，而消火栓分區數量增多、管道耐壓等級增高、消防水泵參數增大，并且室內消火栓保護半徑與疏散距離也沒法掛鉤。那么提高栓口壓力究竟能起多少作用？建議栓口動壓提高后，至少應放寬充實水柱的設計值，按實際計算值可略微增加室內消火栓的保護半徑；再綜合考慮國際慣例及我國火場滅火實際操控情況，放寬單栓允許同時使用的水龍帶數量，進一步優化室內消火栓系統的相關規定。

通過對比高等院校的專業教材和相關的設計手冊、措施中有關充實水柱所對應的壓力、流量值的數據，設計手冊、措施存在印刷錯誤的可能性較大，建議再版時核實后修訂。若非印刷錯誤，而是采用了不同的公式，建議注明公式以便于使用。

參考圓形漸縮管的公式計算消防水槍的局部水頭損失，其值基本大于水帶和栓口的水頭損失，不應忽視。若其已包含在試驗參數φ值中建議明確，若未包含則建議權威機構根據試驗測定后納入規范。

僅單方面提高栓口動壓的作用很有限，相關規定建議與之配套，減少不必要的浪費，充分發揮室內消火栓的作用。

本文轉自微信公眾號：給水排水，微信對原文有刪減。原文標題“室內消火栓栓口壓力計算中存在的疑問”；作者：楊培云，程宏偉；作者單位：廈門合立道工程設計集團股份有限公司，福建省建筑設計研究院有限公司。刊登在《給水排水》2018年第9期。
