高層建筑消防給水系統類型和供水方式

基于建筑的高度，類型，使用性質等因素，不同的建筑適用的消防給水方式也有區別，比如當市政管網的壓力達不到高層建筑壓力的要求時，分區供水就顯得很有必要。今天我們分享高層建筑消防給水系統類型的相關內容。

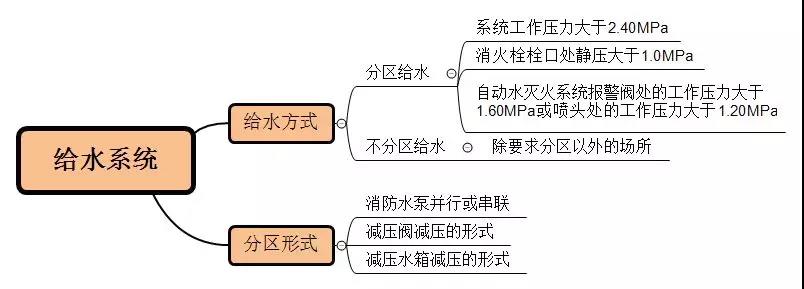

一、分區供水系統類型

注：當系統的工作壓力大于2.40MPa時，應采用消防水泵串聯或減壓水箱分區供水形式。



二、分區形式

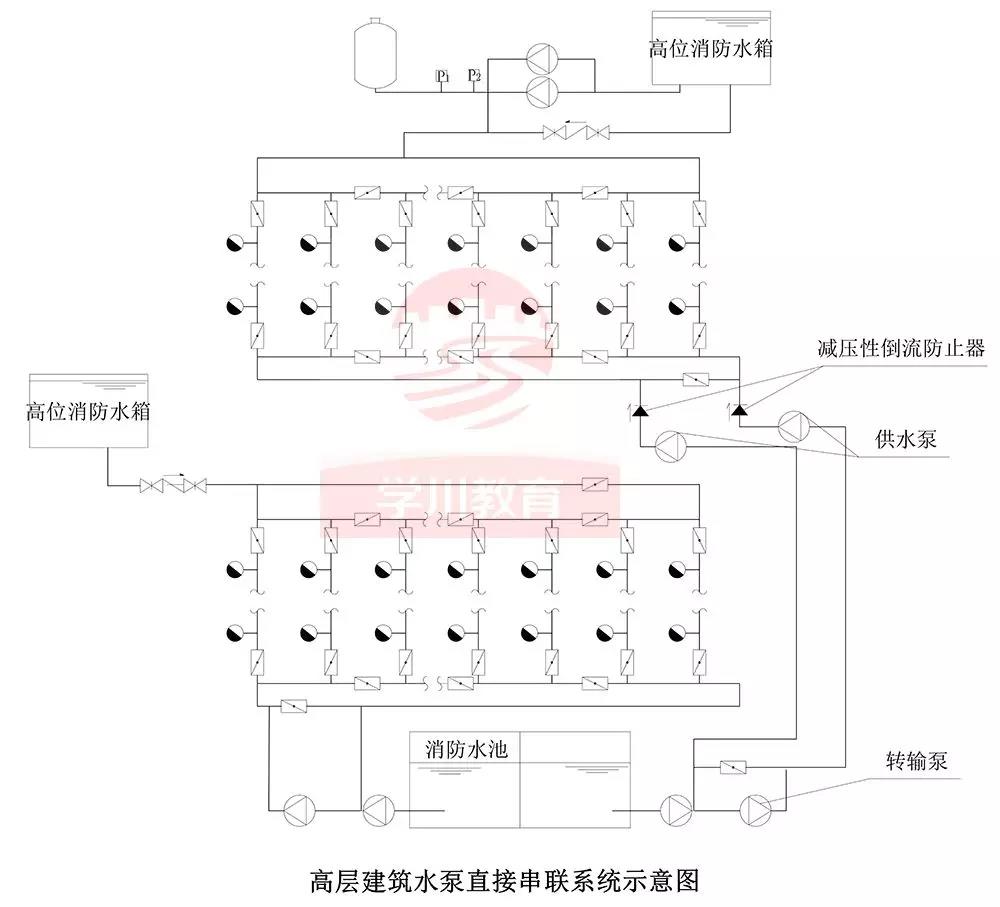

1. 水泵串聯分區供水

宜采用消防水泵轉輸水箱串聯供水方式，并應符合下列規定：

1）當采用消防水泵轉輸水箱串聯時，轉輸水箱的有效儲水容積不應小于60m³，轉輸水箱可作為高位消防水箱。

2）串聯轉輸水箱的溢流管宜連接到消防水池。

3）當采用消防水泵直接串聯時，應采取確保供水可靠性的措施，且消防水泵從低區到高區應能依次順序啟動。

4）當采用消防水泵直接串聯時，應校核系統供水壓力，并應在串聯消防水泵出水管上設置減壓型倒流防止器。

注：轉輸泵先啟動，供水泵后啟動。

2. 減壓閥減壓分區供水

1）消防給水所采用的減壓閥性能應安全可靠，并應滿足消防給水的要求。

2）減壓閥應根據消防給水設計流量和壓力選擇，且設計流量應在減壓閥流量壓力特性曲線的有效段內，并校核在150%設計流量時，減壓閥的出口動壓不應小于設計值的65%。

3）每一供水分區應設不少于兩組減壓閥組，每組減壓閥組宜設置備用減壓閥。

4）減壓閥僅應設置在單向流動的供水管上，不應設置在有雙向流動的輸水干管上。

5）減壓閥宜采用比例式減壓閥，當超過1.20MPa時，宜采用先導式減壓閥。

6）減壓閥的閥前閥后壓力比值不宜大于3:1，當一級減壓閥減壓不能滿足要求時，可采用減壓閥串聯減壓，但串聯減壓不應大于兩級，第二級減壓閥宜采用先導式減壓閥，閥前后壓力差不宜超過0.40MPa。7）減壓閥后應設置安全閥，安全閥的開啟壓力應能滿足系統安全，且不應影響系統的供水安全性。

注：安全閥的啟動壓力可設為減壓閥閥后靜壓力+0.4MPa。

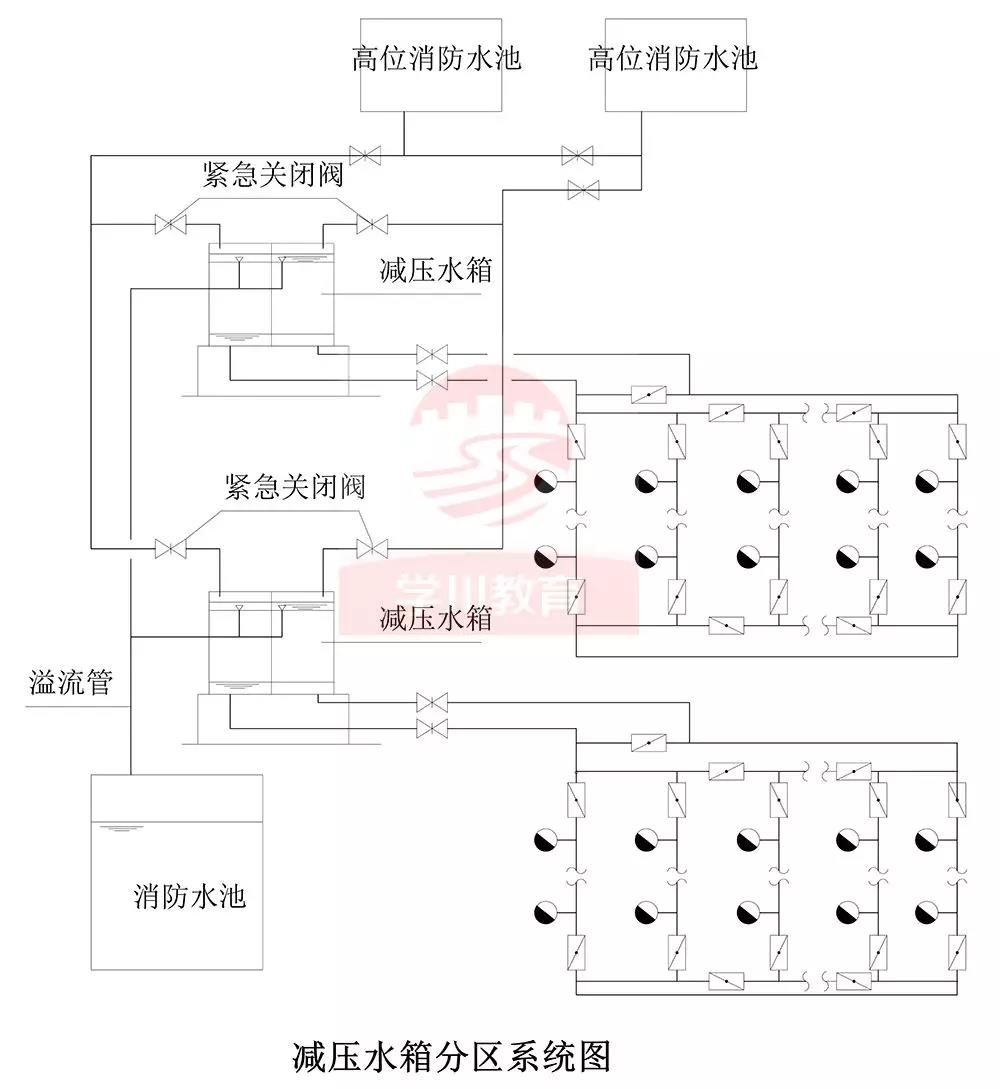

3. 減壓水箱減壓分區供水

1）減壓水箱的有效容積、出水、排水、水位和設置場所，應符合相關規定。

2）減壓水箱的布置和通氣管、呼吸管等，應符合規范的相關規定。3）減壓水箱的有效容積不應小于18m³，且宜分為兩格。

4）減壓水箱應有兩條進、出水管，且每條進、出水管應滿足消防給水系統所需消防用水量的要求。

5）減壓水箱進水管的水位控制應可靠，宜采用水位控制閥。

6）減壓水箱進水管應設置防沖擊和溢水的技術措施，并宜在進水管上設置緊急關閉閥門，溢流水宜回流到消防水池。
