消防水泵-進出管路部件及安裝，爭議及探討（6大疑難探討）

石崢嶸：本文講解消防水泵吸水管和出水管路，以及壓力表、止回閥、控制閥、流量計等部件的設置要求，指明規范圖示誤區！文末附視頻分解！

文末附系統圖示例，6大疑難探討！



第一章 吸水管路的主要部件及要求

水泵吸水管路的安裝次序，通常是控制閥、過濾器（如有）、壓力表、撓性接頭、偏心大小頭、水泵吸水口。具體說明如下：

一、為方便檢修，吸水管上應設置明桿閘閥或帶自鎖裝置的蝶閥，當設置暗桿閥門時應設有開啟刻度和標志；當管徑超過DN300時，宜設置電動閥（5.1.13）

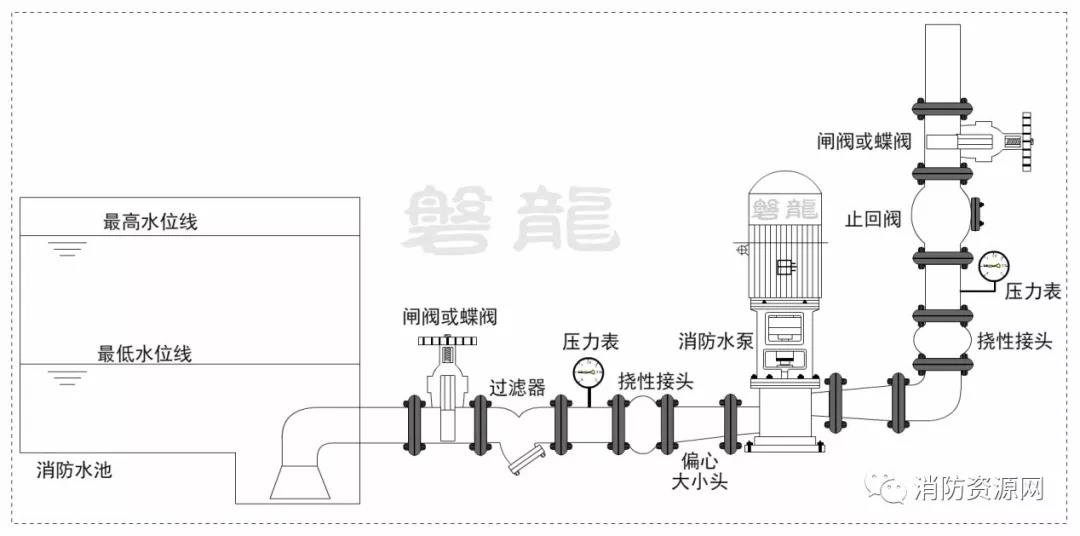

二、消防水泵吸水管可設置管道過濾器，管道過濾器的過水面積應大于管道過水面積的4倍，且孔徑不宜小于3mm。（5.1.15）

注：過濾器非必選項，可根據實際需要確定。

三、消防水泵吸水管上應設置壓力表，并應符合下列規定：

1、消防水泵吸水管宜設置真空表、壓力表或真空壓力表，壓力表的最大量程應根據工程具體情況確定，但不應低于0.70MPa，真空表的最大量程宜為-0.10MPa。（5.1.17）

2、壓力表的直徑不應小于100mm，應采用直徑不小于6mm的管道與消防水泵進出口管相接，并應設置關斷閥門。（5.1.17）

3、壓力表通常安裝在水泵入口前（如圖示），以準確反饋水泵入口壓力，也可通過壓力變化觀察過濾器（如有）的堵塞情況。

四、為方便檢修維護，水泵吸水管路的安裝次序，通常是控制閥、過濾器（如有）、壓力表。

五、為避免形成氣囊，吸水管與水泵的連接，應采用偏心異徑管（偏心大小頭），并應采用管頂平接。

六、當吸水口處無吸水井時，吸水口處應設置旋流防止器。（5.1.12）

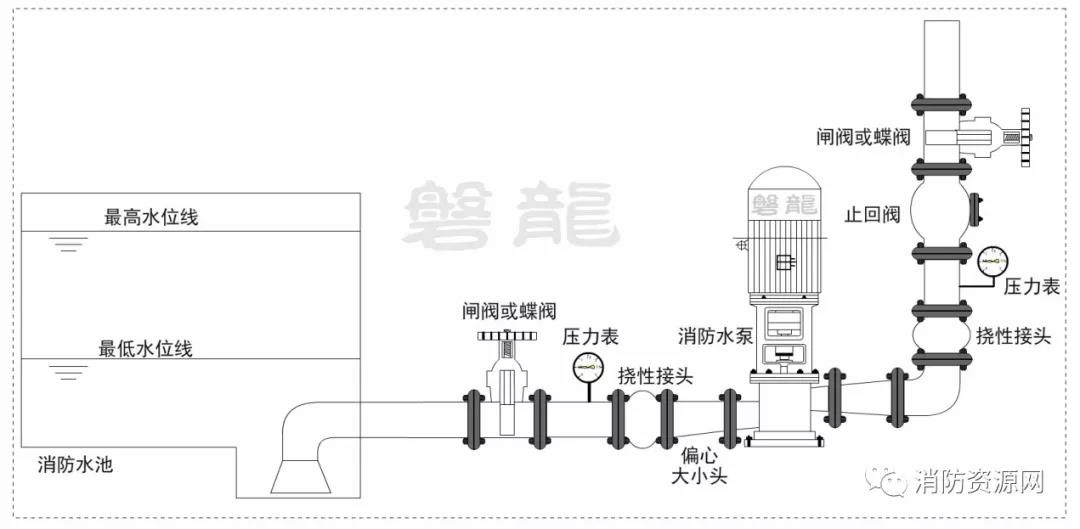

七、為方便安裝和減震，水泵的進出管路均需要通過撓性接頭連接。（參見圖示）

八、消防水泵的吸水管、出水管道穿越外墻時，應采用防水套管；當穿越墻體和樓板時，應符合規范第12.3.19條第5款的要求；（5.1.13）

九、消防水泵的吸水管穿越消防水池時，應采用柔性套管；采用剛性防水套管時應在水泵吸水管上設置柔性接頭，且管徑不應大于DN150。（5.1.13）

第二章 出水管路的主要部件及要求

水泵出水管路的安裝次序，通常是大小頭、撓性接頭、壓力表、止回閥、控制閥、流量計和防超壓裝置接口等。具體說明如下：

一、消防水泵吸水管和出水管上應設置壓力表，并應符合下列規定：

1、消防水泵出水管壓力表的最大量程不應低于其設計工作壓力的2倍，且不應低于1.60MPa。（5.1.17）

2、壓力表的直徑不應小于100mm，應采用直徑不小于6mm的管道與消防水泵進出口管相接，并應設置關斷閥門。（5.1.17）

3、壓力表通常設置在止回閥前面，以正確反饋水泵出口壓力。

二、消防水泵出水管上應設置止回閥。

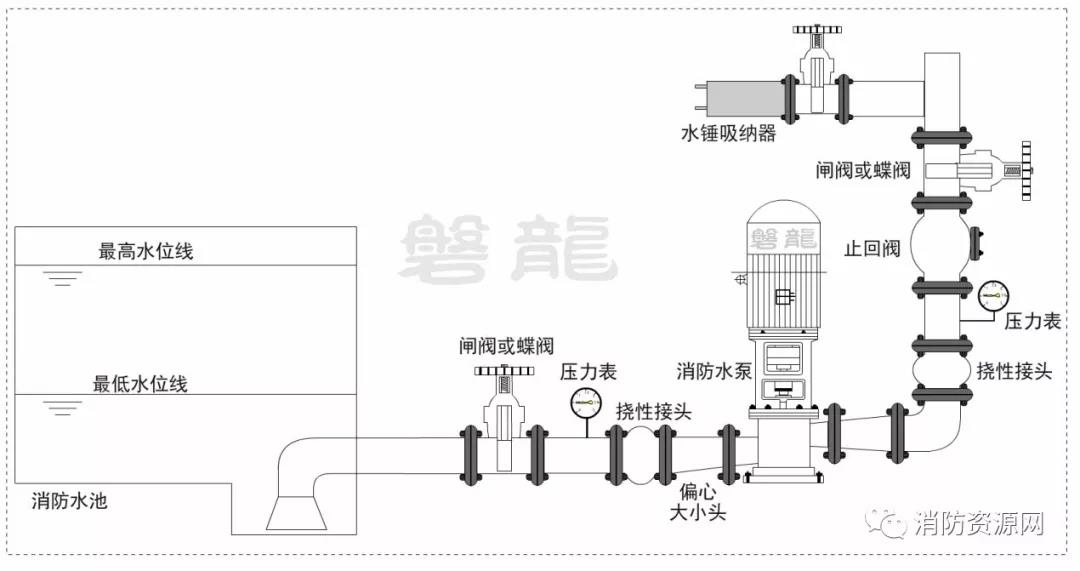

注：為防止水錘危害，止回閥宜采用水錘消除止回閥，當消防水泵供水高度超過24m時，應采用水錘消除器。當消防水泵出水管上設有囊式氣壓水罐時，可不設水錘消除設施。（8.3.3）

三、出水管上應設置明桿閘閥，當采用蝶閥時，應帶有自鎖裝置；當管徑大于DN300時，宜設置電動閥門。（5.1.13）

注：控制閥通常安裝在止回閥后，方便止回閥和水泵的檢修。

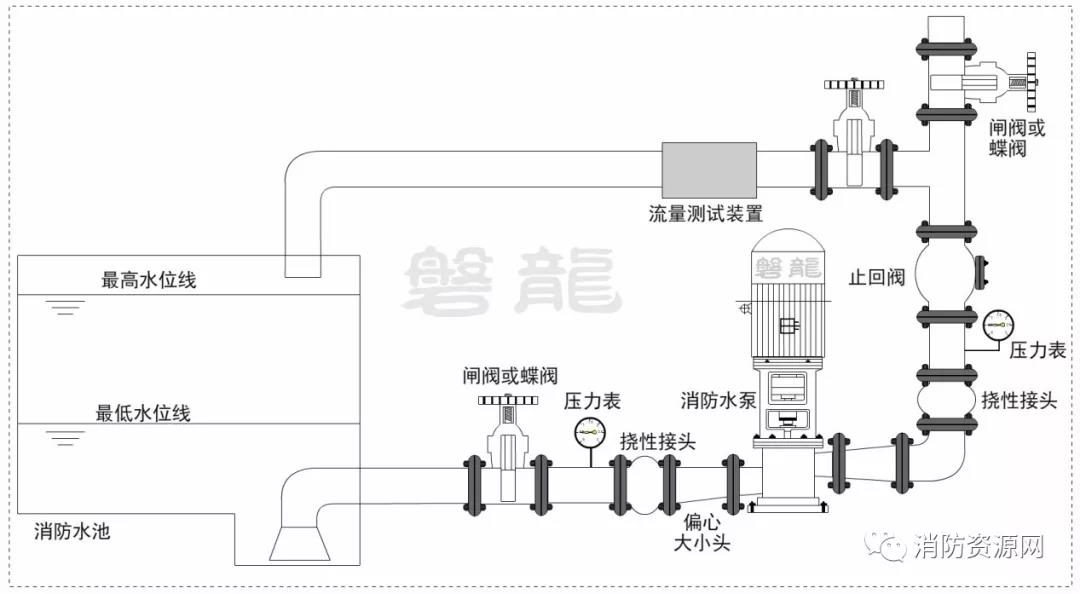

四、每組消防水泵，應在消防水泵房?jì)仍O置流量測試裝置：

1、單臺消防給水泵的流量不大于20L/s、設計工作壓力不大于0.50MPa時，泵組應預留測量用流量計接口，其他泵組宜設置泵組流量測試裝置。（5.1.11）

2、消防水泵流量檢測裝置的計量精度應為0.4級，最大量程的75%應大于最大一臺消防水泵設計流量值的175%；（5.1.11）

3、流量計接口位置通常在止回閥和控制閥之間，方便檢修維護。

4、流量計接口須適應流量計要求（口徑及前后管道長度等）。注：規范圖示中，預留DN65接口的方式有誤。



五、每組消防水泵應在消防水泵房?jì)仍O置壓力測試裝置，并應符合下列規定：（5.1.11）

1、單臺消防給水泵的流量不大于20L/s、設計工作壓力不大于0.50MPa時，泵組應預留測量用壓力計接口，其他泵組宜設置泵組壓力測試裝置；

2、消防水泵壓力檢測裝置的計量精度應為0.5級，最大量程的75%應大于最大一臺消防水泵設計壓力值的165%；注：當水泵出口壓力表滿足此要求時，不需要另外設置壓力測試裝置。

六、每臺消防水泵出水管上應設置DN65的試水管，并應采取排水措施。（5.1.11）

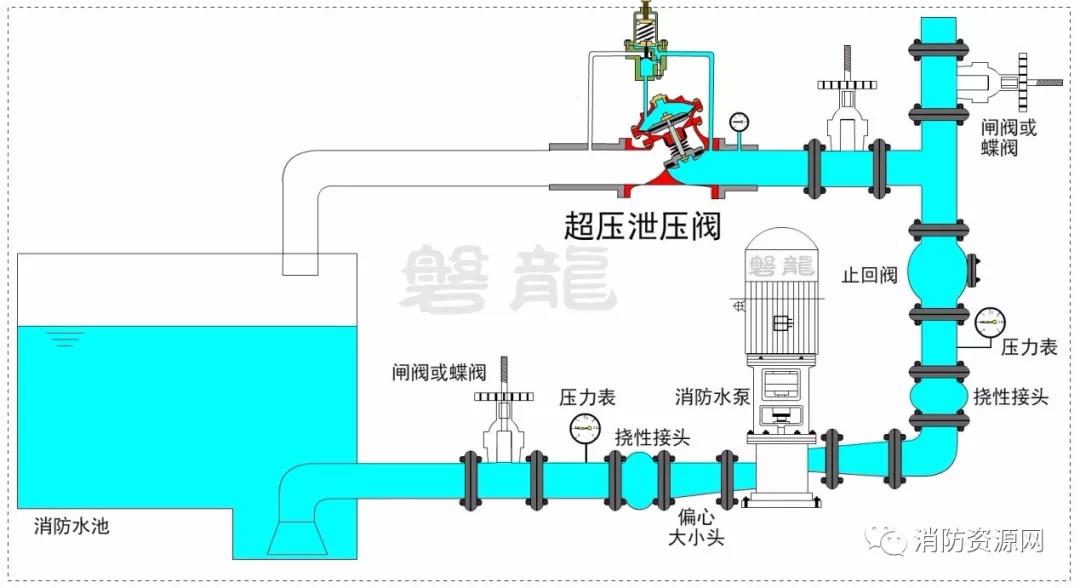

七、消防水泵的出水管路上，還應采取防止管網超壓的技術措施。通常的措施是設置超壓泄壓閥，管路壓力超過安全值時自動開啟泄壓，壓力正常時自動關閉，維持管網設備在設定的安全值下運行。超壓泄壓閥宜設置在止回閥和控制閥之間，防止系統試水和流量測試超壓（注：本建議要求與規范圖示不同，具體可依現場實際需要確定。文末附爭議探討?。?/span>

八、消防水泵從市政管網直接抽水時，應在消防水泵出水管上設置有空氣隔斷的倒流防止器；（5.1.12）

第三章 系統安裝示例

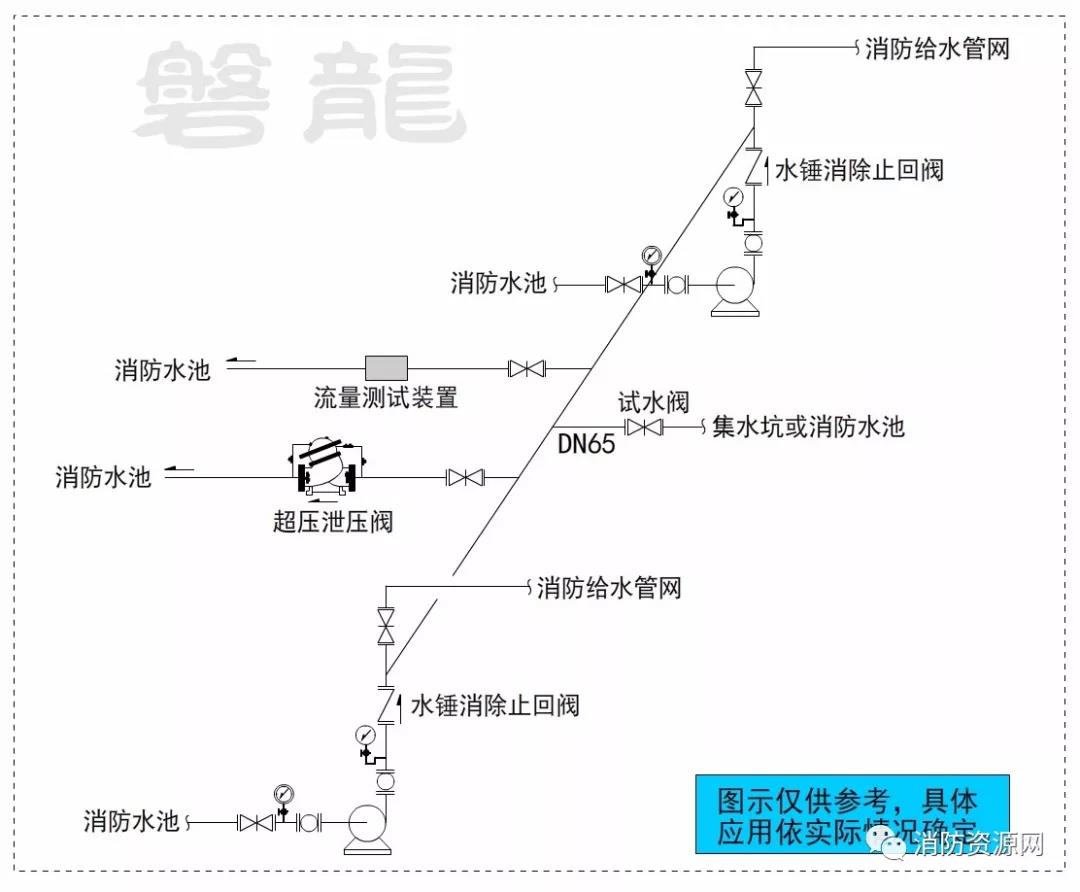

如圖所示的一用一備系統中：

1、吸水管路設置控制閥、壓力表，出水管路設置壓力表、止回閥和控制閥。

2、在止回閥和控制閥之間，設置流量測試管路，同時也是試水管路和泄壓管路。流量測試管路的管徑，應根據流量測試裝置的接口管徑確定。

3、說明：本示例的泄壓閥、試水閥和流量測試裝置等排水，均回流到消防水池中。為防止對消防水池的污染，實際應用中，建議設置旁通管路，將少量的排水直接排向泵房集水坑。



第四章 爭議及探討（以下觀點，供參考）

一、規范圖示的流量測試裝置，管路直徑有誤：

規范圖示中，流量測試裝置采用DN65管路，不妥！為保證數據準確，流量測試裝置對接口口徑和前后管路都有一定要求，流量測試管路必須與此匹配。

二、壓力測試裝置是否必要？

當水泵出口壓力表滿足壓力測試裝置的精度和量程要求時，不需要另外設置壓力測試裝置。

三、每組水泵的流量測試裝置、試水管路、超壓泄壓閥等，可否共用？

通過合理的管路布置，每組水泵的以上管路和裝置可以共用，參見前述系統安裝示例。

四、超壓泄壓閥的設置位置，有何要求？

系統超壓很可能發生在流量測試或系統試水的情況中，因此，超壓泄壓閥接口宜與流量測試、系統試水等處于同一閥門控制管段。

注：規范圖示將超壓泄壓閥設置在水泵出口控制閥以后，將導致系統試水和流量測試時失去保護，不妥！

五、怎樣理解“防止消防水泵低流量空轉過熱的技術措施”？

規范中所述的水泵空轉和零流量運轉，與常規概念不符，導致理解混亂！

六、防止管網超壓的技術措施，可以采用安全閥嗎？

不宜采用安全閥，應采用水力控制泄壓閥

七、設置有水錘消除器或水泵出水管上設有囊式氣壓水罐的系統，水泵出口止回閥還需要采用水錘消防止回閥嗎？

只要水錘消除器設置位置合理，水泵出口止回閥就不一定需要采用水錘消除止回閥了。
