倉庫及類似場所-自動噴水滅火系統設計及應用！

第一章 基本規則

一、《自動噴水滅火系統設計規范》（以下簡稱《噴規》）5.0.4，規定了倉庫及類似場所采用濕式系統的設計基本參數，超出一定應用高度的情形，應設置貨架內置灑水噴頭，采用“頂板下布置噴頭＋貨架內置噴頭”的保護方式。

1、基本參數表中，字母“J”表示貨架內置灑水噴頭，“J”前的數字表示貨架內置灑水噴頭的層數，“+”前的數字表示頂板下灑水噴頭的噴水強度。

比如：最大凈空高度為9m的倉庫危險級Ⅱ級多排貨架倉庫，當最大貯物高度6.0m<hs≤7.5m時，噴水強度為18+2J。18+2J表示：頂板下噴頭的噴水強度不應低于18L/min·m²，需要增設2層貨架內置灑水噴頭。

2、單排貨架的寬度應不超過1.8m，且間隔不應小于1.1m；雙排貨架為單個貨架或兩個背靠背放置的單排貨架，貨架總寬為1.8m～3.6m，且間隔不小于1.1m；多排貨架為貨架寬度超過3.6m，或間距小于1.1m且總寬度大于3.6m的單、雙排貨架混合放置；可移動式貨架應視為多排貨架。

3、最大凈空高度是指室內地面到屋面板的垂直距離。頂板為斜面時，應為室內地面到屋脊處的垂直距離。

二、當儲物類別、最大凈空高度和儲物高度均滿足《噴規》表5.0.5要求時，倉庫及類似場所可以采用早期抑制快速響應噴頭（ESFR），系統的設計基本參數不應低于表5.0.5的規定。（5.0.5）

ESFR噴頭是專為倉庫開發的一種倉庫專用型噴頭，對保護高堆垛和高貨架倉庫具有特殊的優勢，在其允許最大凈空高度內，可不設置貨架內置噴頭，不推薦采用頂板下布置ESFR噴頭＋貨架內置噴頭的布置方式。

ESFR噴頭僅能應用于濕式系統，不能應用于干式系統或預作用系統。

三、當儲物類別、最大凈空高度和儲物高度均滿足《噴規》表5.0.6要求時，倉庫及類似場所可以采用倉庫型特殊應用噴頭，系統的設計基本參數不應低于表5.0.6的規定。（5.0.6）

類似于ESFR噴頭，倉庫型特殊應用噴頭在其允許最大凈空高度內，可不設置貨架內置噴頭。

注意，目前尚沒有特殊應用噴頭的相關產品標準，國內沒有類似產品，不宜設計及應用。

四、設置自動噴水滅火系統的倉庫及類似場所，當采用貨架儲存時應采用鋼制貨架，并應采用通透層板，且層板中通透部分的面積不應小于層板總面積的50％。當采用木制貨架或采用封閉層板貨架時，其系統設置應按堆垛儲物倉庫確定。（5.0.7）

第二章 貨架內置灑水噴頭的設置要求

貨架內置灑水噴頭的設置，應符合下列規定：

1、貨架內置灑水噴頭宜與倉庫頂板下灑水噴頭交錯布置，其濺水盤與上方層板的距離應符合《噴規》第7.1.6條的規定，與其下部?jì)ξ镯斆娴拇怪本嚯x不應小于150mm。（7.1.9）

2、應采用鋼制貨架，貨架內置灑水噴頭上方的層間隔板應為實層板，其他應采用通透層板，且層板中通透部分的面積不應小于層板總面積的50％。(5.0.7、5.0.8)

注：通透性層板是指水或煙氣能穿透或通過的貨架層板，如網格或格柵型層板。

3、倉庫危險級Ⅰ級、Ⅱ級場所，應在自地面起每3.0m設置一層貨架內置灑水噴頭；倉庫危險級Ⅲ級場所，應在自地面起每1.5m～3.0m設置一層貨架內置灑水噴頭，且最高層貨架內置灑水噴頭與儲物頂部的距離不應超過3.0m；(5.0.8)

4、灑水噴頭間距不應大于3m，且不應小于2m。(5.0.8)

5、設置2層及以上貨架內置灑水噴頭時，灑水噴頭應交錯布置。(5.0.8)

6、當采用流量系數等于80的標準覆蓋面積灑水噴頭時，工作壓力不應小于0.20MPa；當采用流量系數等于115的標準覆蓋面積灑水噴頭時，工作壓力不應小于0.10MPa；(5.0.8)

7、當貨架內置灑水噴頭上方有孔洞、縫隙時，可在灑水噴頭的上方設置擋水板；（7.1.10）

8、倉庫內頂板下灑水噴頭與貨架內置灑水噴頭應分別設置水流指示器。（6.3.2）

第三章 系統設計流量的確定

一、系統設計流量的計算，通常有“強度/面積法”和“噴頭動作個數法”。

1、“強度/面積法”的關鍵指標是“噴水強度”和“作用面積”，倉庫及類似場所中，設置在頂板下的灑水噴頭，除早期抑制快速響應噴頭（ESFR）和倉庫型特殊應用噴頭外，均采用“強度/面積法”計算。

2、設置早期抑制快速響應噴頭（ESFR）和倉庫型特殊應用噴頭的場所，以及貨架內置灑水噴頭，通常采用“噴頭動作個數法”進行計算。

二、僅頂板下設置灑水噴頭的倉庫，除設置早期抑制快速響應噴頭（ESFR）和倉庫型特殊應用噴頭的場所外，應根據5.0.4規定，依據噴水強度和作用面積，按“強度/面積法”計算設計流量。

三、設置早期抑制快速響應噴頭（ESFR）和倉庫型特殊應用噴頭的場所，采用“噴頭動作個數法”計算設計流量，依據5.0.5和5.0.6的規定，按噴頭工作壓力和作用面積內開放的噴頭數確定。

四、設置貨架內置灑水噴頭的倉庫，頂板下灑水噴頭與貨架內置灑水噴頭應分別計算設計流量，并應按其設計流量之和確定系統的設計流量。（9.1.6）

1、頂板下灑水噴頭的設計流量，按以上第一條所述的“強度/面積法”計算，頂板下灑水噴頭的噴水強度，應依5.0.4表格數據或注釋確定。

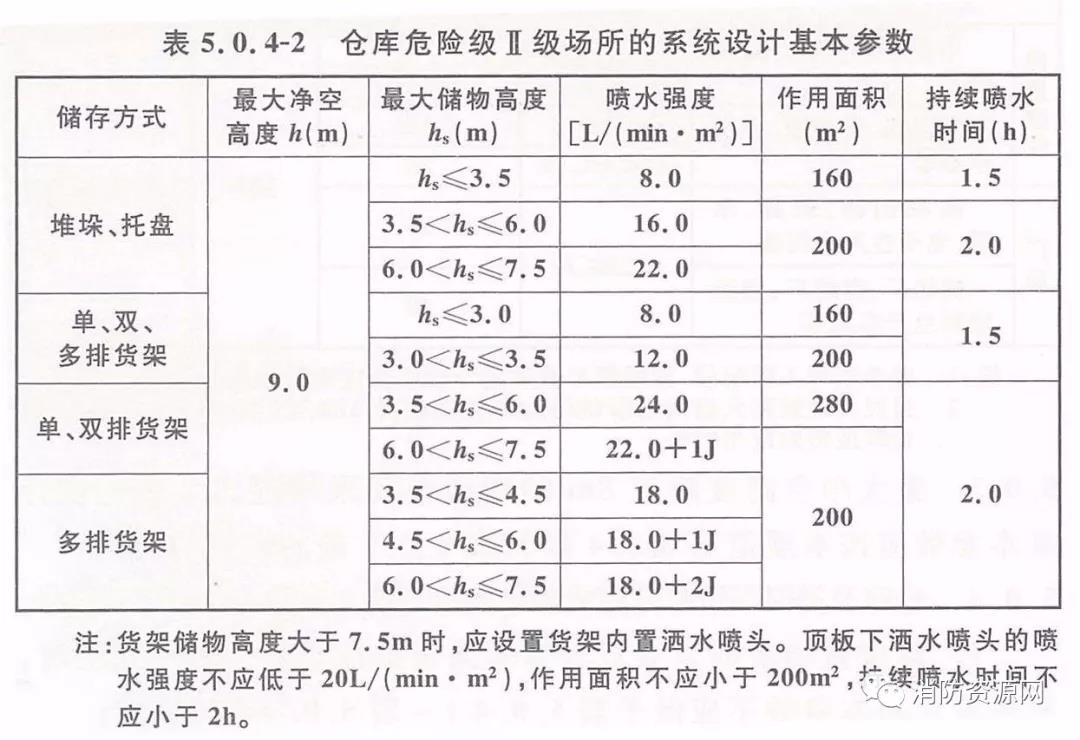

示例：表5.0.4-2中，最大凈空高度為9m的倉庫危險級Ⅱ級多排貨架倉庫，當最大貯物高度6.0m<h_s≤7.5m時，噴水強度為18+2J，18即為頂板下灑水噴頭的噴水強度。

當貨架儲物高度大于7.5m時（這時最大凈空高度不受9m限制），應設置貨架內置灑水噴頭，頂板下灑水噴頭的噴水強度不應低于20L/(min·m²)，作用面積不應小于200m²，持續噴水時間不應小于2h。

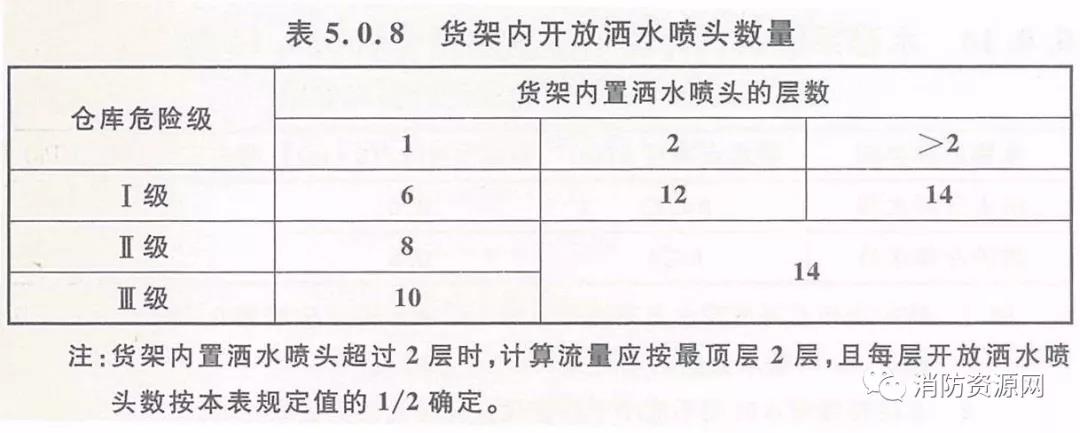

2、貨架內置噴頭的用水量，按“噴頭動作個數法“進行計算，當貨架內置灑水噴頭為1層時，開放灑水噴頭的數量按表5.0.8取值；2層以上時，計算流量應按最頂層2層，且每層開放噴頭數按表5.0.8規定值的1/2確定。

在上述第1條的示例中，倉庫危險等級為Ⅱ級，18+2J表示設置2層灑水噴頭，由下表可知開放噴頭的數量應按14個計，每層開放噴頭7個。本示例中，當貨架儲物高度大于7.5m時，可能需要設置3層及以上的灑水噴頭，也是按此規則計算。

3、請注意，最終設計流量，應依據實際工作壓力和流量系數確定：頂板下灑水噴頭的設計流量，應按最不利點處作用面積內噴頭同時噴水的總流量確定；貨架內置灑水噴頭的設計流量，應根據開放數量、灑水噴頭的實際工作壓力和噴頭流量系數確定。

4、有規定持續噴水時間的，應依規定確定持續噴水時間；沒有規定持續噴水時間的應按火災延續時間不小于1h確定。（5.0.16）
