大空間智能主動噴水滅火系統設計說明

一、設計依據
<<建筑設計防火規范>> (GB50016-2006)
<<火災自動報警系統設計規范>> (GB50116-98)
<<自動跟蹤定位射流滅火系統>>( GB25204-2010)

二、系統說明
1、本工程全自動智能型主動噴水滅火系統采用ZDMP5型系統，ZDMP5型滅火系統全天候24小時工作，現場一旦探測到火災，系統自動打開電磁閥、啟動水泵進行滅火。
2、前端設置

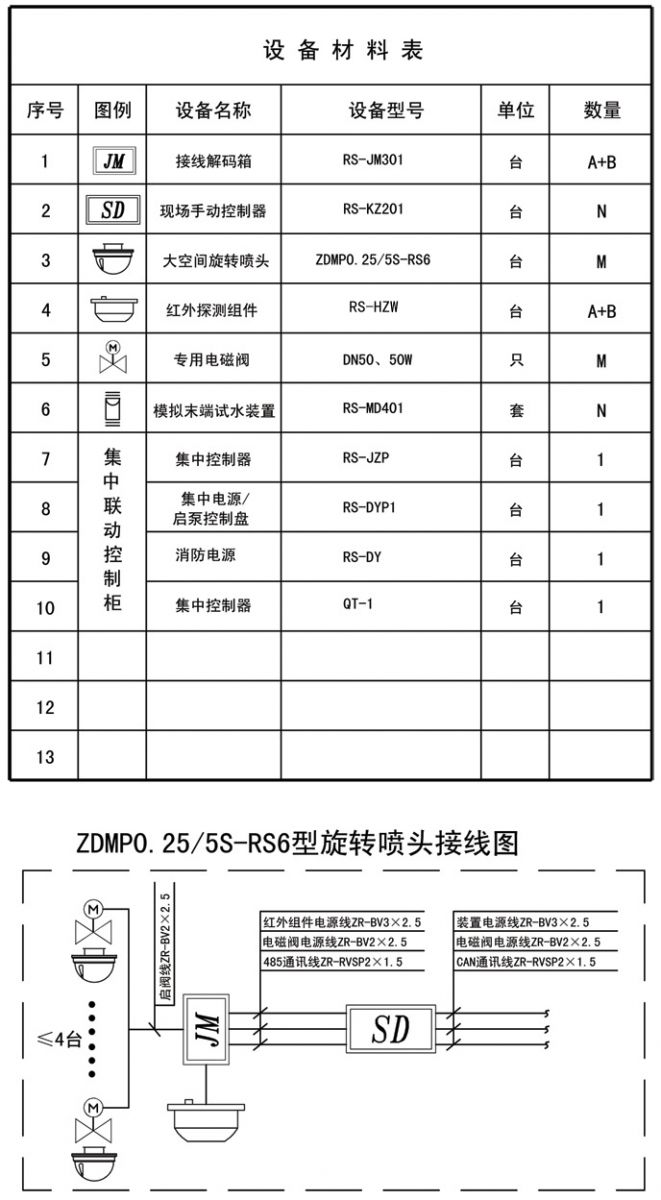

    在被保護區域內共設置M臺大流量旋轉噴頭(型號ZDMP0.25/5S)，信號解碼箱安裝應與紅外探測組件距離不超過10米，電磁閥宜水平安裝。大空間旋轉噴頭現場區域控制器安裝在噴頭下方附近,距地面1.5米壁裝，操作時應能看清其動作；設備安裝高度見平面圖，設備型號參見材料表。

三、系統供電
   紅外探測組件工作電壓為AC220V，由信號解碼箱供出；現場區域控制器電源由消防控制室集中控制柜供給。

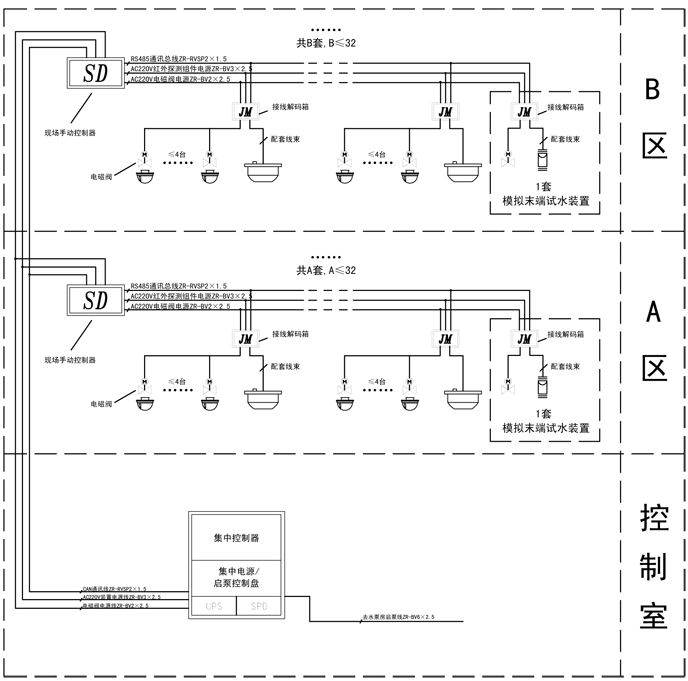

四、系統布線
1、從大空間旋轉噴頭集中控制柜至現場區域控制器布線方式：
裝置電源線(AC220V)：ZR-BV3×2.5
電磁閥電源線(AC220V)：ZR-BV2×2.5
CAN總線通訊信號線：ZR-RVSP2×1.5
2、從現場區域控制器 至大空間旋轉噴頭信號解碼箱布線方式 ：
紅外探測組件電源線（AC220V）：ZR-BV3×2.5
電磁閥電源線（AC220V）：ZR-BV2×2.5
485總線通訊信號線：ZR-RVSP2×1.5

五、接地
本系統工作接地電阻應小于4歐姆，采用聯合接地時，接地電阻小于1歐姆。

六、消防聯動：
    智能型大空間旋轉噴頭的聯動是由系統主機完成的，啟動方式有控制室自動、手動和現場應急手動等三種啟動方式。
大流量旋轉噴頭自動控制：
    消防控制室無人值守時或人為使系統處于自動狀態下，當報警信號在控制室被主機確認后，控制室主機向現場區域控制器發出滅火指令，啟動電磁閥和消防泵進行滅火。
消防控制室手動：
    消防控制室控制設備在手動狀態下，當系統報警信號被工作人員通過監控系統或現場確認后，控制室通過大空間旋轉噴頭集中控制器按鍵選擇失火區域噴頭，啟動相應電磁閥和消防水泵實施滅火。
現場應急手動：
    工作人員發現火災后，通過設在現場的手動控制器按鍵選擇大空間旋轉噴頭、啟動相應電磁閥和消防水泵實施滅火。

七、消防控制室：
    消防控制室設在一層，內設置一套操作臺，其中安裝大空間旋轉噴頭集中控制器、電源/啟泵控制盤等設備；操作臺與墻面至少留1米的維護空間，消防控制室地面須鋪設防靜電(防火)型地板，架空高度為300mm。

八、施工要求：
    管線安裝應按照電氣施工中相應的規范進行，施工時與土建、設備等專業密切配合，協調進行。

九、本說明未及事項參見國家現行有關標準、規范執行。

十、系統功能及要求：
1、紅外探測組件須采用雙波段紅外、紫外復合探測方式，避免出現因現場特殊材料燃燒而產生的紫外火焰不能被紅外探測監控到的盲區，防止因陽光和普通照明燈光的干擾而導致紅外探測監控誤報的情況出現，保證其探測的可靠性。
2、大空間旋轉噴頭現場區域控制器 的功能及要求：
 2.1 其面板上按鍵須具有對電磁閥進行打開或關閉控制的功能。
 2.2 其面板上按鍵須設置急停按鈕。即當大空間旋轉噴頭誤噴時，按下該急停按扭，射水立即停止。
 2.3 其面板上的指示燈須能夠直觀顯示紅外探測組件、電磁閥的運行狀態、報警和故障等信息。
3、大空間旋轉噴頭集中控制柜的功能及要求：
 3.1 集中控制柜須直觀顯示出現場任意一個紅外探測組件、電動閥的運行狀態、報警和故障等信息。
 3.2 集中控制柜須具有對現場任意一個電磁閥進行遠程的點對點打開或關閉控制功能。
 3.3 集中控制柜可對現場進行分區控制，可同時打開和關閉同一分區內的電磁閥。
