氣泡霧化技術噴嘴的設計
來源：未知作者：高壓細水霧廠家 發布時間：2017-10-23 10:02:26 點擊： 0
氣泡霧化技術從二十世紀八十年代末期開始研究，現在已經應用在內燃機、燃燒裝置、鍋爐和涂料等許多方面。國內外學者已經對氣泡霧化的機理、氣泡霧化結構對噴霧的影響、流型及流場特性、霧化特性等進行了廣泛的研究。

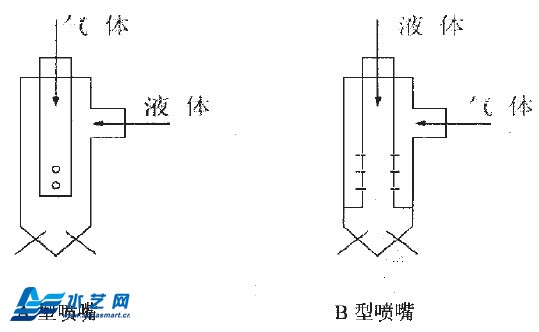

圖1：噴嘴基本形式結構簡圖
試驗過程大多實在混合室內將氣體注入液體中形成氣液兩相流，噴嘴形式如圖1所示，A是由里向外注入氣體，B是由外向里注入氣體。由于氣液分兩路進入噴嘴的混合室，就必須有氣液兩套管路，這樣無形中就增加了霧化系統的復雜性和造價。

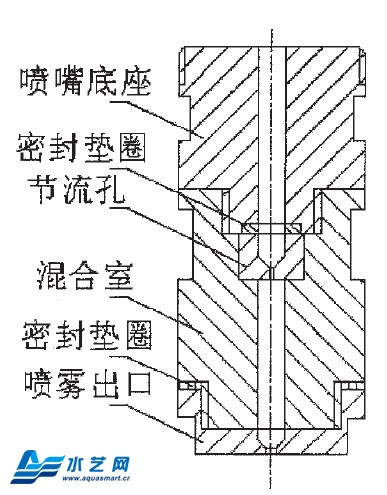

圖2：實驗噴嘴結構圖
所研究的細水霧系統為單相輸送兩相霧化，根據設計思路是在噴嘴前輸送的液體為溶有二氧化碳的飽和水溶液，當液體進入噴嘴后由于減壓作用二氧化碳析出形成兩相流。這樣我們必須設計特殊的噴嘴以滿足這一要求。因此噴嘴的形式與傳統的雙流式氣泡霧化噴嘴不同，圖2為本文設計的噴嘴結構圖。該噴嘴只有一個同路，當飽和水溶液進入噴嘴后經節流孔降壓，在混合室內二氧化碳析出從而形成氣液兩相流，最后由噴嘴出口噴出，這樣就簡化了系統節省送氣管路。
在對噴嘴的特性實驗發現，節流孔直徑對流量影響很大，而混合室直徑、長度和噴嘴出口直徑對流量影響不大。此外，通過分析實驗測量的噴嘴出口下游液滴粒徑分布發現，霧場粒徑分布呈軸對稱分布、液霧均勻、粒徑小，液霧顆粒直徑隨徑向距離的增大而增大。對該系統的滅火效果模擬實驗表明：細水霧可以以較快的速度撲滅工業究竟、柴油火焰，對木料火焰也可以較快撲滅。
研究后，我們得出析出式氣泡霧化細水霧滅火系統完全可行，而且霧化效果、滅火都顯現除了不凡的效果。而且單相輸送兩相霧化設計可以大大簡化已有的雙流體細水霧滅火系統，在節省一條管路的同時提高了系統的安全性。
