大廈高壓細水霧滅火系統如何設計？
來源：未知作者：高壓細水霧廠家 發布時間：2017-11-02 13:46:44 點擊： 0
本文假設設計某大廈的細水霧滅火系統，設計點包含地下二層變配電室、測試機房、EPS機房、檔案室等七個保護區域。高壓細水霧滅火系統采用全淹沒應用方式，細水霧泵組設置在地下二層鋼瓶房?jì)?，閥組設置在保護區外。
高壓細水霧滅火系統的水力計算：

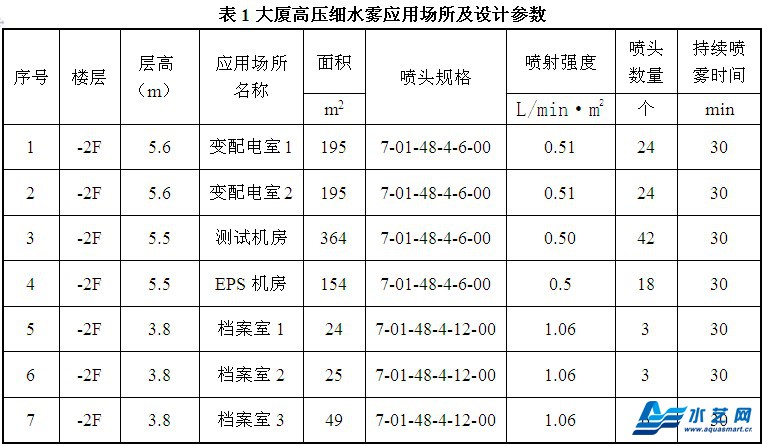

對最不利區進行水力計算，計算結果：系統設計流量為192L/min，設計壓力為11MPa。系統補水uali不得小于0.3MPa，不得大于0.6MPa，系統補水流量不得小于192L/min，系統的持續噴霧時間取30min，系統儲水量為7.5m³。應用場所設計見表1。
高壓細水霧滅火系統系統組件：

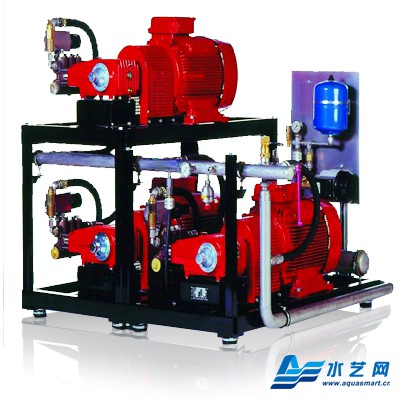

高壓泵組（兩用一備）：由三臺PAH80高壓泵（兩臺主泵，一臺備用泵）、一臺穩壓泵、泵控制箱、1m³水箱（含液位顯示及控制器）、水箱進水過濾器及電磁閥、安全泄壓閥、機架及連接管道、閥件等組成。水箱進水口與水源管路相連，由液位控制器實現對水箱自動補水；安全泄壓閥用于調節泵組的出口壓力；泵組部件主要材料為不銹鋼。單臺高壓泵的流量為112L/min，最高工作壓力16MPa，電機功率33KW，工作電壓為AC380V、50Hz。泵組流量為224L/min，電機功率66KW。
對于區域閥組：區域閥組由系統控制閥、電動閥、系統供水球閥、壓力開關、壓力表及連接管道組成。區域閥組主要材料為不銹鋼316，其最大工作壓力為16MPa；電動閥的輸入電壓為AC220V。電動閥上裝有手動開啟手柄，能進行電動及機械應急啟動；在電磁閥出口裝有臨時試驗裝置，用于對系統進行調試及檢測。Danfoss Semco公司的區域閥組結構緊湊，安裝空間小，啟動靈活可靠。區域閥排水就近泄壓排放。
噴頭根據保護區域類型不同，分別選用兩種型號：
7-01-48-4-6-00，工作壓力為10MPa，K系數為0.45。
7-01-48-4-12-00，工作壓力為10MPa，K系數為0.95。
系統管道采用1Cr18Ni9Ti無縫不銹鋼管，管道連接采用焊接或高壓卡套管件連接。管道、管件的工作力為16MPa。
高壓細水霧滅火系統操作與控制：
系統具有自動控制、電動控制和機械應急操作三種控制方式，在變壓器的表面設置探測器。系統報警控制器在接收到兩個獨立的火災報警信號后，延時30秒（延時時間可調）自動發出控制信號打開區域閥組，啟動高壓泵組進行自動滅火。在泵房?jì)?，每個保護區設有就地控制盤，當人目測確認火災或自動控制還未動作或失靈時，可以按下就地控制盤上的啟動按扭來啟動系統。在報警控制器發出啟動信號后的延時時間發現系統誤報警時，可按下就地控制盤上的停止按扭來解除啟動信號。
當系統自動控制、手動緊急啟動按扭控制失靈時，可以進行機械應急操作，用手打開區域閥組中電磁閥的開啟手柄來啟動系統；在消防控制中心設有高壓泵組遠程啟動/停止按扭，可對高壓泵組進行遠程啟動或停止操作并能顯示其啟停狀態。消防控制中心的報警控制器可以遠程開啟各區域閥組并顯示其啟閉狀態。保護區內所有設備的動力電源及可燃氣源應連鎖關閉。
