1.系統組成

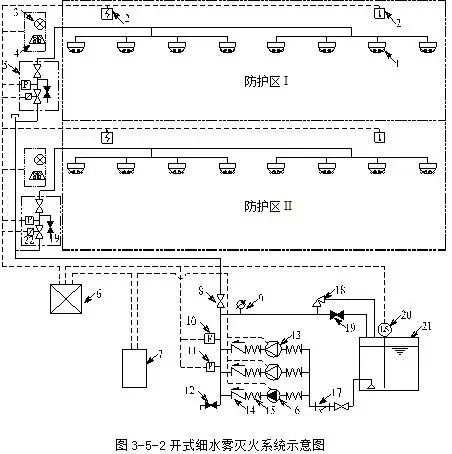

開式細水霧滅火系統包括全淹沒應用方式和局部應用方式，是采用開式細水霧噴頭，由配套的火災自動報警系統自動連鎖或遠控、手動啟動后，控制一組噴頭同時噴水的自動細水霧滅火系統。系統組成見圖3-5-2。
1.開式細水霧噴頭 2.火災探測器3.噴霧指示燈 4.火災聲光報警器 5.分區控制閥組 6.火災報警控制器 7.消防泵控制柜 8.控制閥（常開）9.壓力表 10.水流傳感器 11.壓力開關 12.泄水閥（常閉） 13.消防泵 14.止回閥 15.柔性接頭16.穩壓泵 17.過濾器 18.安全閥 19.泄放試驗閥 20.液位傳感器 21.貯水箱 22.分區控制閥（電磁/氣動/電動閥）

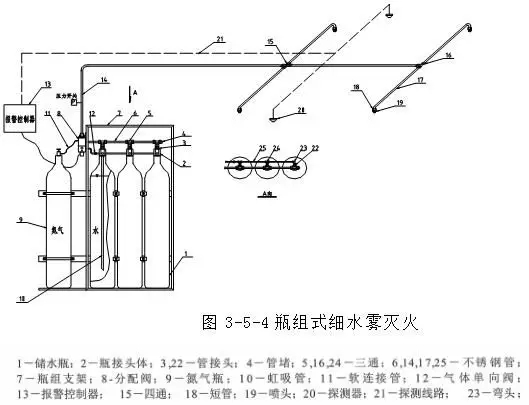

由于供水裝置的不同，細水霧滅火系統的構成略有不同。泵組式系統由細水霧噴頭、控制閥組、系統管網、泵組（消防水泵和穩壓裝置）、水源（儲水池或儲水箱）以及火災自動報警及聯動控制系統組成，如圖3-5-3所示。瓶組式系統由細水霧噴頭、控制閥、啟動瓶、儲水瓶組、瓶架、系統管網以及火災自動報警及聯動控制系統組成，如圖3-5-4所示。

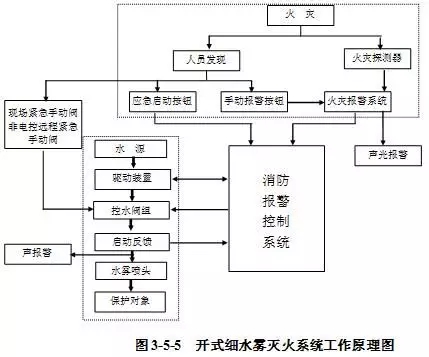

開式細水霧滅火系統的工作原理如圖3-5-5所示。
自動控制方式時， 火災發生后，報警控制器受到兩個獨立的火災報警信號，自動啟動系統控制制閥組和消防水泵，向系統管網供水，水霧噴頭噴出細水霧，實施滅火。
系統組成

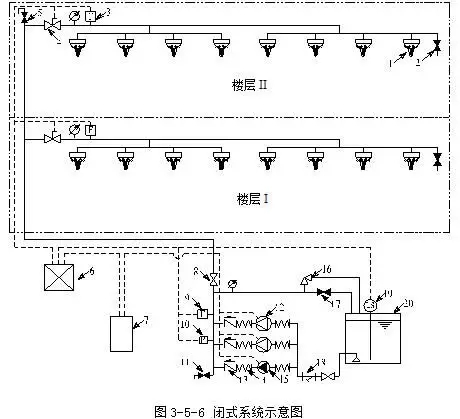

閉式細水霧滅火系統采用閉式細水霧噴頭，系統組成如圖3-5-6所示。
1.閉式細水霧噴頭 2.末端試水閥 3.水流傳感器4. 分區控制閥（常開, 反饋閥門開啟信號）5.排氣閥（常閉） 6.火災報警控制器7.消防泵控制柜8.控制閥（常開） 9.水流傳感器10.壓力開關 11.泄水閥（常閉） 12.消防泵13.止回閥14.柔性接頭15.穩壓泵16.安全閥17.泄放試驗閥18.過濾器19.液位傳感器20. 貯水箱
根據使用場所的不同，閉式細水霧滅火系統又可以分為濕式系統、干式系統和預作用系統三種形式。閉式細水霧滅火系統適宜于采用非密集柜存儲的圖書庫、資料庫和檔案庫等保護對象。
