系統組成：高壓泵組、補水增壓裝置、不銹鋼水箱、開式分區控制閥、細水霧開式噴頭、供水系統、不銹鋼管道、閥門等組成。
技術要求：高壓細水霧系統的官網系統必須采用具有抗腐蝕能力的不銹鋼管，因為一旦出現銹蝕，管路上的銹蝕淤積物就會(huì )堵塞噴頭，導致系統失效，官網系統的清潔度對于高壓細水霧系統來說是至關重要的，因此管道安裝好后必須嚴格進行沖洗、試壓、吹掃。管道均采用氬弧焊。
編制依據：
《中華人民共和國工程建設標準強制條文》有關規定
《建筑設計防火規范》GB50016-2014
《建筑給水排水設計規范》GB50015-2003
各省的《細水霧滅火系統設計、施工驗收規范》

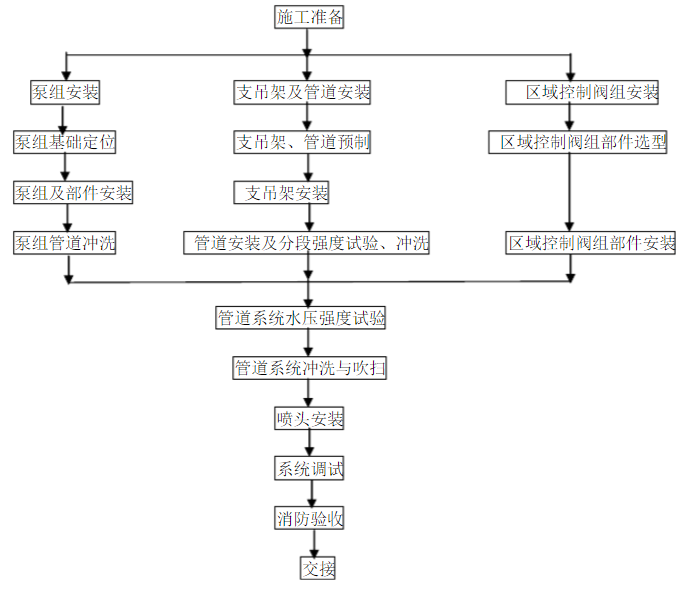

施工工藝流程及操作要點


施工準備：
1、高壓細水霧系統的施工人員經項目部培訓，結合泵組式高壓細水霧系統的工作原理及泵項目的設計要求，編制詳細的技術交底，在施工作業前進行交底，保證交底到位。所有焊接人員必須持證上崗。
2、施工前交流弧焊機、氬弧焊機、切割機具、檢測設備、試壓泵等設備到位，并驗收合格。
3、對采用的組件、管件、管材及其他設備材料施工前進行檢驗試驗，符合設計要求和相關驗收規范的規定，相關檢測報告、質量證明書、合格證和檢驗等記錄應保持齊全。
4、施工前施工圖、產品技術資料、施工工藝標準及驗收規范等有關技術文件齊全，施工人員熟悉施工圖紙，明確施工要求及注意事項。
5、施工現場清理干凈，保持適宜的施工環境。

施工措施及質量要點：
1、泵組安裝，首先應由甲方提交土建基礎檢查合格記錄，由安裝單位進行基礎驗收和復測，將主要尺寸線（中心線、標高）標于基礎上，基礎外觀不應有裂紋、蜂窩、露筋等缺陷，集合尺寸應符合股份要求；設備進場后由安裝技術人員會(huì )同甲方及監理單位代表共同進行，檢查箱號、箱數及包裝情況，檢查名稱、型號和規格是否符合設計要求，并做好會(huì )簽記錄。根據技術資料要求，向安裝工人進行技術和安全交底。設備吊裝就位應不得使設備受損，設備安裝就位應符合設備技術文件的規定，設備固定后嚴禁在設備上踩踏。驗收合格后進行單機拭運轉。
2、管道安裝，施工前進行圖紙會(huì )審，確保管道不與土建結構不想矛盾，間距合理；安裝前強力管道內部雜物，合理安排施工順序，施工技術人員必須持證上崗，管道采用氬弧焊的焊接工藝進行焊接，并對焊縫進行外觀檢查做好記錄。
3、細水霧噴頭安裝，噴頭安裝時逐個核對型號、規格和噴口方向，采用專業管件，材料應符合設計要求，不得對噴頭進行拆裝、改動，安裝時使用專業工具，噴頭與吊頂、門窗、洞口、墻面間距應符合設計要求，安裝前系統的管道嚴格進行沖洗及吹掃，避免堵塞。
 4、管道試驗，管道安裝完畢后，根據現場實際情況逐步分區進行水壓強度試驗，每個分區試驗一次，主干管試壓一次，水壓強度試驗壓力為系統強度的1.5倍，保壓時間為10min，管道上水從管道最低點緩慢沖入，試驗管段最高點及末端設置排氣閥，按要求配備好試驗用具，對不能試驗的設備、儀表、閥門應加以隔離或拆除，水壓強度試驗完成后，進行吹掃，采用壓縮空氣，對排放口的管道進行臨時固定，安裝臨時管道把排除氣體引到室外安全區域，吹掃以先主管后支管進行，吹掃過程中采用白布檢查，至無鐵銹、灰塵、水漬及其他贓物為合格。
