消防水泵-流量揚程性能曲線

石崢嶸：消防水泵的性能應滿足消防給水系統所需流量和壓力的要求，水泵的流量揚程性能曲線，是消防水泵的性能曲線之一，是水泵選型的關鍵要素！

第一章 消防水泵的性能曲線

一、消防水泵的性能曲線，是泵在一定轉速下，以流量為基本變量，其它各參數隨流量改變而變化的曲線，主要包括：

1、流量Q—揚程H曲線(Q-H)：表示流量和水泵揚程的關系。

2、流量Q—功率N曲線(Q-N)：表示流量和水泵功率的關系。

3、流量Q—效率η曲線(Q-η)：表示流量和水泵效率的關系。

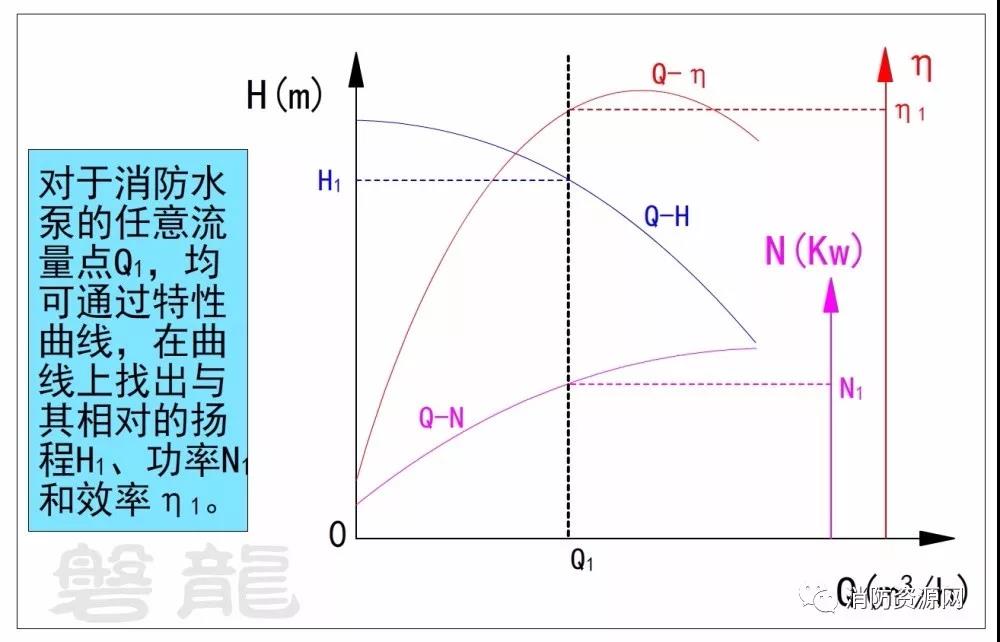

二、對于消防水泵的任意流量點，均可通過特性曲線，在曲線上找出與其相對的揚程、功率和效率。

三、通常情況下，消防水泵的額定流量、揚程等參數（即設計流量和設計壓力），是和最佳效率點相重合或很接近。



第二章 消防水泵-流量揚程性能曲線

消防水泵的性能應滿足消防給水系統所需流量和壓力的要求，水泵的流量揚程性能曲線，是水泵選型時的關鍵要素！

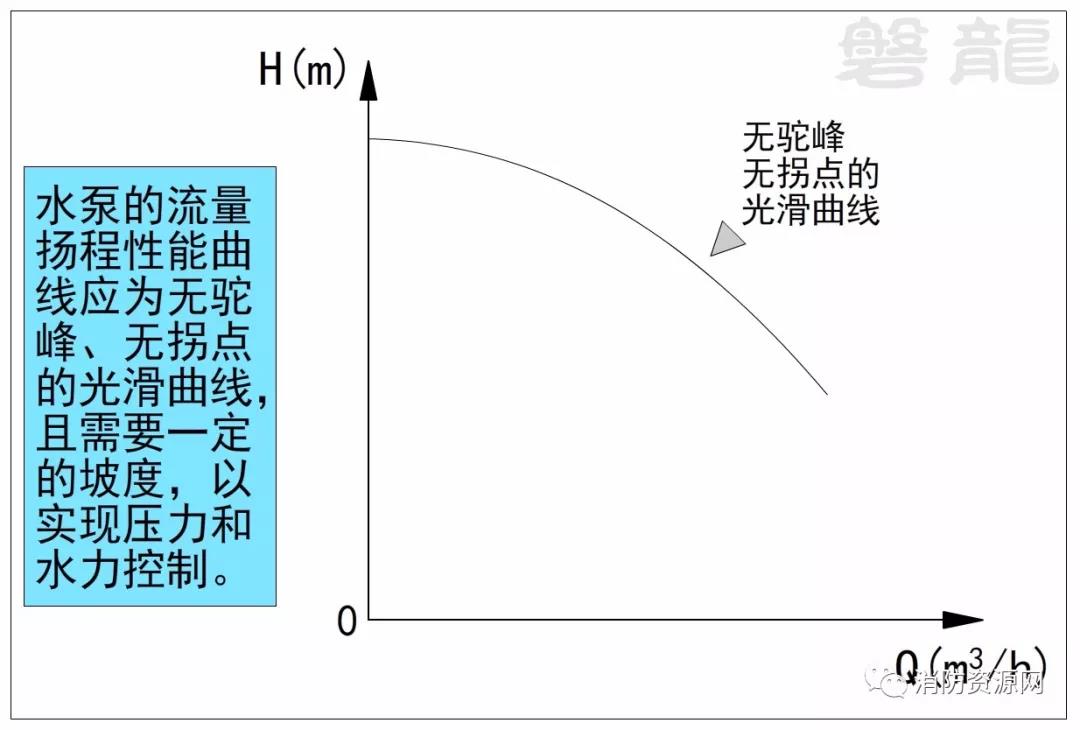

一、水泵的流量揚程性能曲線應為無駝峰、無拐點的光滑曲線，且需要一定的坡度，以實現壓力和水力控制。

二、水泵零流量時的壓力不應大于設計工作壓力的140%，且宜大于設計工作壓力的120%；

1、消防水泵零流量時的壓力不應超過額定設計壓力的140%是防止系統在小流量運行時壓力過高，造成系統管網投資過大，或者系統超壓過大。

2、零流量時的壓力不宜小于額定壓力的120%，是因為消防給水系統的控制和防止超壓等都是通過壓力來實現的，如果消防水泵性能曲線沒有一定坡度，實現壓力和水力控制有一定難度，因此規定了消防水泵零流量時壓力的上限和下限。

三、當水泵出流量為設計流量的150%時，其出口壓力不應低于設計工作壓力的65%；

滅火救援過程中，超流量不可避免，須保證超流量時一定的工作壓力。

四、在消防水泵的選型應用中，不能采用性能曲線單調下降的水泵、不能采用性能曲線呈駝峰形的水泵、不能采用性能曲線有拐點的水泵。

五、多臺消防水泵并聯時，疊加后的流量揚程性能曲線會(huì )有變化，應校核流量疊加對消防水泵出口壓力的影響。
