消防水池-最低有效水位的確定

石崢嶸：本文講解消防水池最低有效水位的確定，文末附：規范爭議探討！

注：文末附視頻講解！

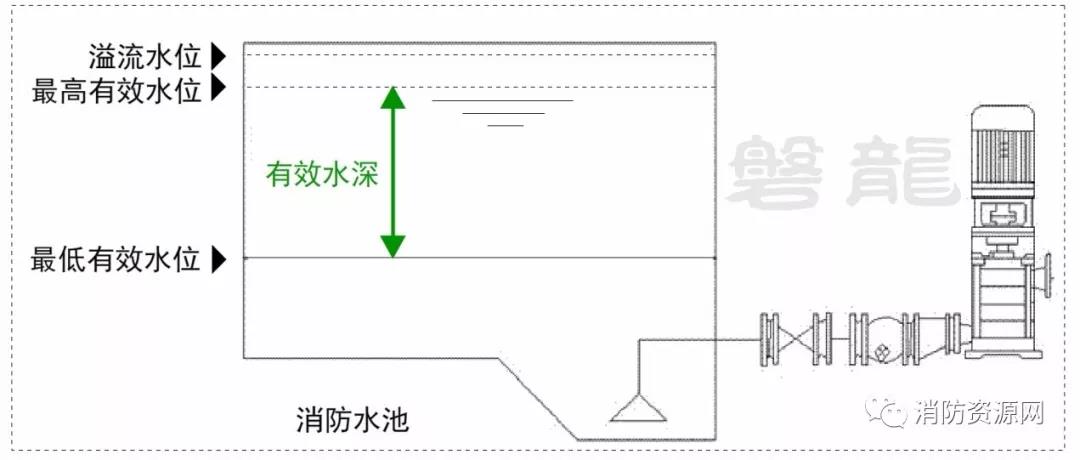

消防水池出水管的設計，應能滿足有效容積被全部利用。消防水池的有效水深，是設計最高有效水位至消防水池最低有效水位之間的距離。

第一章 臥式、立式消防水泵

一、對于臥式、立式消防水泵，消防水池最低有效水位，是消防水泵吸水喇叭口或出水管喇叭口以上600mm水位，當消防水泵吸水管設置旋流防止器時，最低有效水位為旋流防止器頂部以上200mm。

注：對于設置集水坑的情況，如算出的最低有效水位低于消防水池池底，則按池底算。

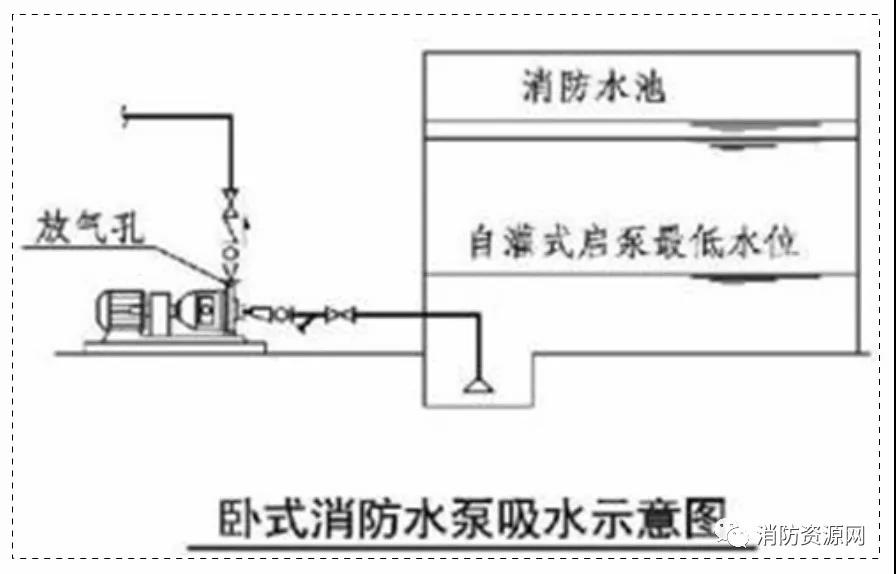

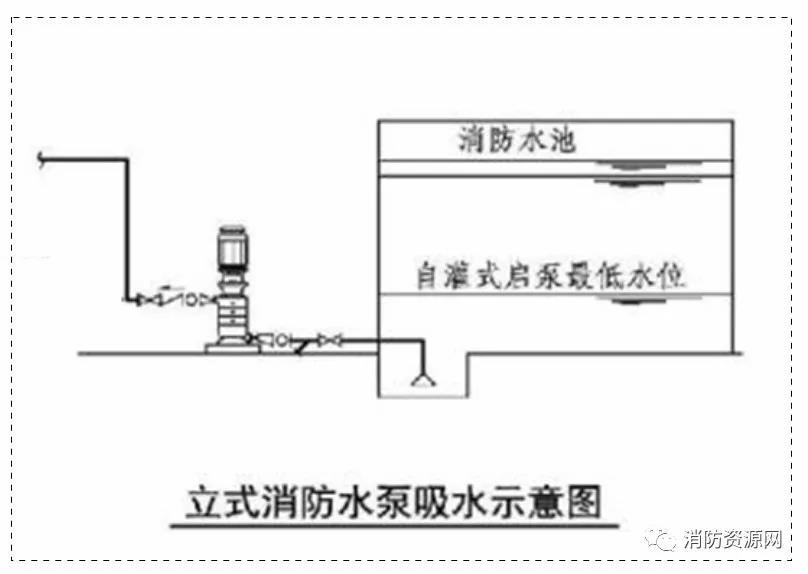

二、消防水池最低有效水位，同時應滿足自灌式啟泵最低水位要求，對于立式消防水泵，自灌式啟泵最低水位應高于水泵出水管中心線。對于臥式消防水泵，自灌式啟泵最低水位應高于泵殼頂部的放氣孔。

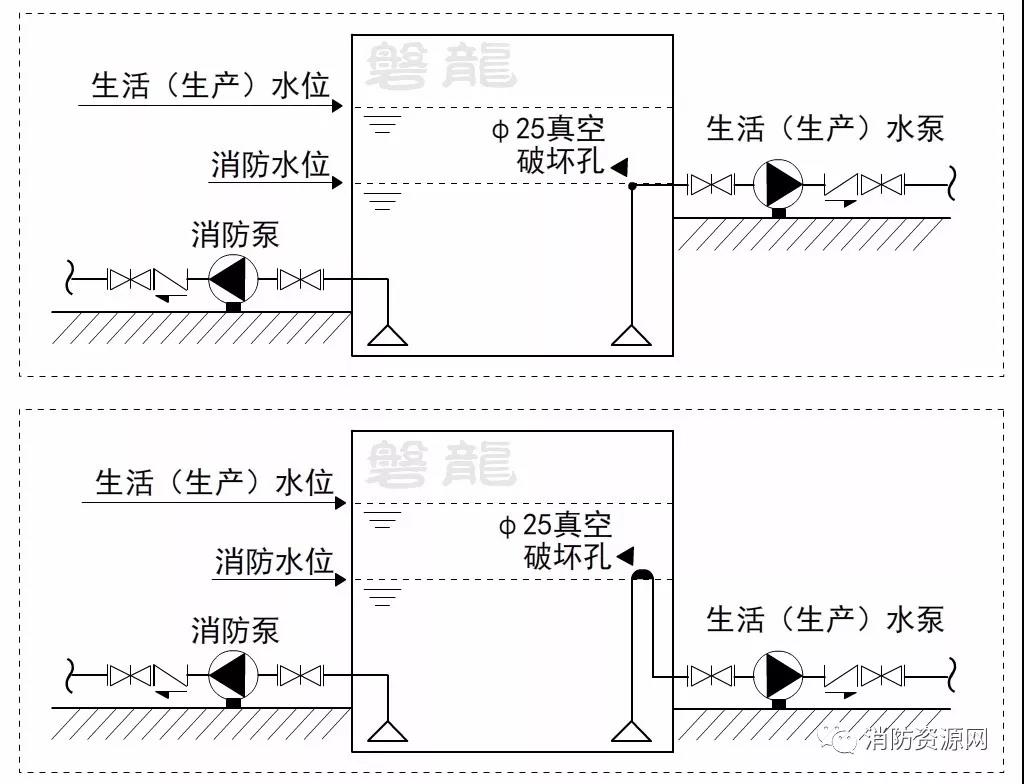

三、消防與生產、生活共用消防水池時，要求有可靠的技術設施（例如生產、生活用水的出水管設在消防水位之上等等），保證消防用水不作他用。

第二章 軸流深井泵

軸流深井泵常稱為深井泵，是一種電機干式安裝的水泵，在國際上稱為軸流泵（因其出水管內含有水泵的軸而得名），深井泵可在水井和在消防水池上面安裝。

一、軸流深井泵安裝于水井時，其淹沒深度應滿足其可靠運行的要求，在水泵出流量為150%設計流量時，其最低淹沒深度應是第一個水泵葉輪底部水位線以上不少于3.20m，且海拔高度每增加300m，深井泵的最低淹沒深度應至少增加0.30m；

深井泵安裝與水井中，水井在水泵抽水時而產生漏斗效應，為保證消防水泵在150%的額定出流量時，深井泵的第一個葉輪依然在水面下，規定軸流深井泵安裝于水井時，其淹沒深度應滿足其可靠運行的要求，在水泵出流量為150%額定流量時其最低淹沒深度應是第一個水泵葉輪底部水位線以上不少于3.2m。且海拔高度每增加300m，深井泵的最低淹沒深度應至少增加0.30m；

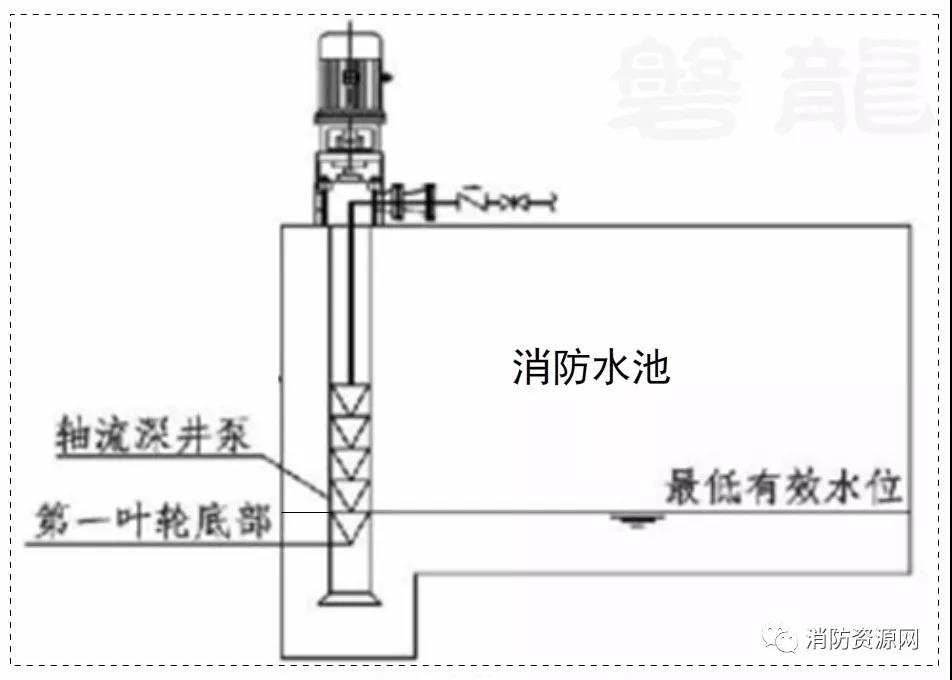

二、軸流深井泵安裝在消防水池等消防水源上時，其第一個水泵葉輪底部應低于消防水池的最低有效水位線，且淹沒深度應根據水力條件經計算確定，并應滿足消防水池等消防水源有效儲水量或有效水位能全部被利用的要求；當水泵設計流量大于125L/s時，應根據水泵性能確定淹沒深度，并應滿足水泵氣蝕余量的要求；

第三章 規范爭議

根據《消防給水及消火栓系統技術規范圖示》（15S909）5.1.12規范圖示要求，消防水池最低有效水位，同時應滿足自灌式啟泵最低水位要求：對于立式消防水泵，自灌式啟泵最低水位應高于水泵出水管中心線；對于臥式消防水泵，自灌式啟泵最低水位應高于泵殼頂部的放氣孔。

制定本規定的緣由：當水位低于立式消防泵出水管中心線或臥式消防泵泵殼頂部的放氣孔時，可能難以實現自灌式啟泵。也就是說，當低于此水位出現突然停泵的情況，可能出現二次啟泵失敗。

對于本項要求，目前存在較大爭議，實際應用中，本規定將導致較大的水池容量浪費，給泵房設置增加了較大的難度。諸多實驗證明，即使在水位低于立式消防泵出水管中心線或臥式消防泵泵殼頂部的放氣孔的位置突然停泵，由于水泵（及備用泵）的出水管路呈滿水狀態，一定時間內并不會(huì )影響水泵的二次啟動。

以上觀點供參考，由于規范圖示已做明確標示，所以仍建議按圖示要求施行。
