消防水泵-吸水管路設置要求

石崢嶸：本文講述消防水泵吸水管路設置要求，列示消防吸水管路的常見錯誤和正確設置方式。文末附視頻講解！

第一章 吸水管路設置要求

一、每組消防水泵的吸水管不應少于兩條，當其中一條損壞或檢修時，其他吸水管應仍能通過全部消防給水設計流量。（5.1.13）

二、消防水泵吸水管布置應避免形成氣囊。

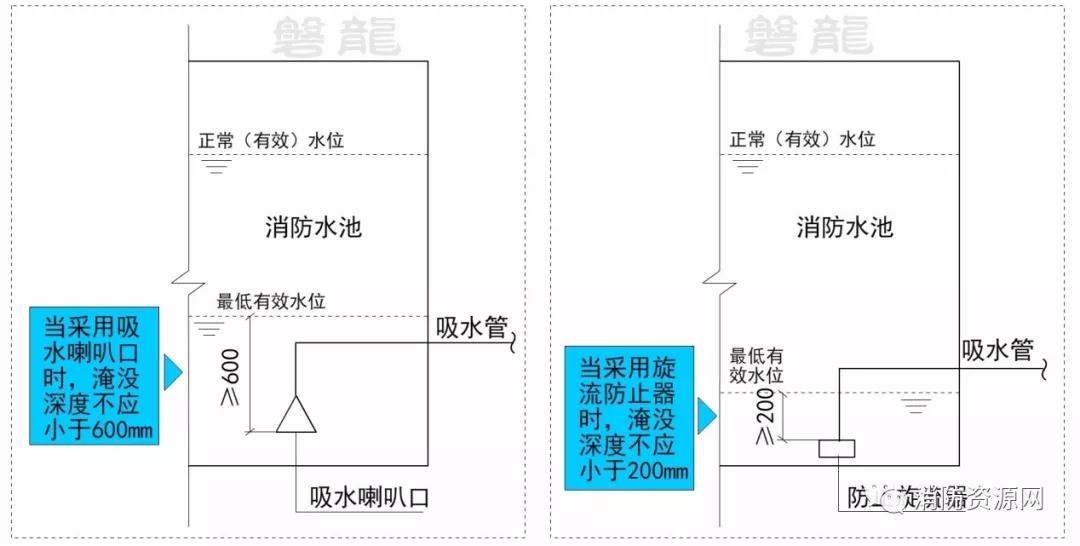

三、消防水泵吸水口的淹沒深度應滿足消防水泵在最低水位運行安全的要求。吸水管喇叭口在消防水池最低有效水位下的淹沒深度應根據吸水喇叭口的水流速度和水力條件確定，但不應小于600mm，當采用旋流防止器時，淹沒深度不應小于200mm；（5.1.13）



四、消防水泵吸水管的直徑小于DN250時，其流速宜為1.0m/s～1.2m/s；直徑大于DN250時，宜為1.2m/s～1.6m/s；（5.1.13）

五、吸水井的布置應滿足井內水流順暢、流速均勻、不產生渦漩的要求，并應便于安裝施工；（5.1.13）

六、消防水泵的吸水管、出水管道穿越外墻時，應采用防水套管；當穿越墻體和樓板時，應符合《消防給水及消火栓系統技術規范》第12.3.19條第5款的要求；（5.1.13）

七、消防水泵的吸水管穿越消防水池時，應采用柔性套管；采用鋼性防水套管時應在水泵吸水管上設置柔性接頭，且管徑不應大于DN150。（5.1.13）

八、消防水泵的吸水管上應設置明桿閘閥或帶自鎖裝置的蝶閥，但當設置暗桿閥門時應設有開啟刻度和標志；當管徑超過DN300時，宜設置電動閥門。（5.1.13）

第二章 兩格（兩座）消防水池的吸水管路設置要求

根據規范要求，消防水池的總蓄水有效容積大于500m³時，宜設兩格能獨立使用的消防水池；當大于1000m³時，應設置能獨立使用的兩座消防水池。每格（或座）消防水池應設置獨立的出水管，并應設置滿足最低有效水位的連通管，且其管徑應能滿足消防給水設計流量的要求。

下面，我們講解在分隔成兩格和兩座的消防水池中，消防水泵吸水管設置的最優方案和常見誤區：

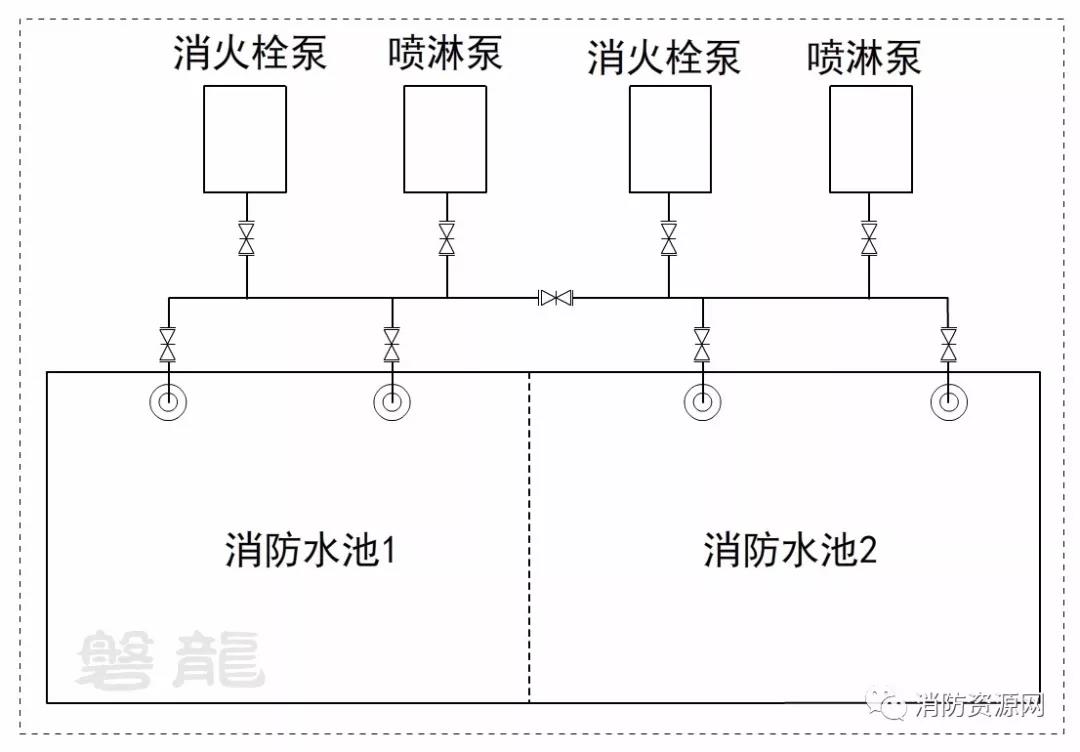

方案一：本方案為相對較好的方案，一個消防水池檢修，不影響消防水泵吸水。

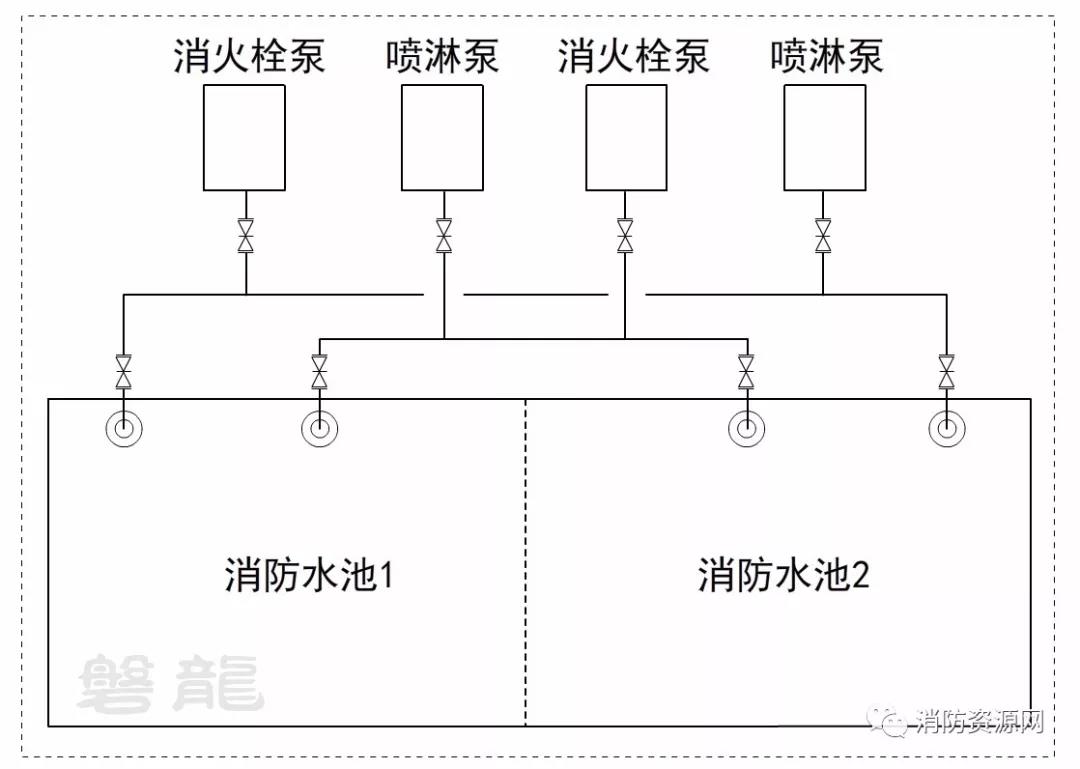

方案二（不宜）：本方案吸水管交叉，容易形成氣囊，或者需要提高部分水泵的最低有效水位，造成浪費。

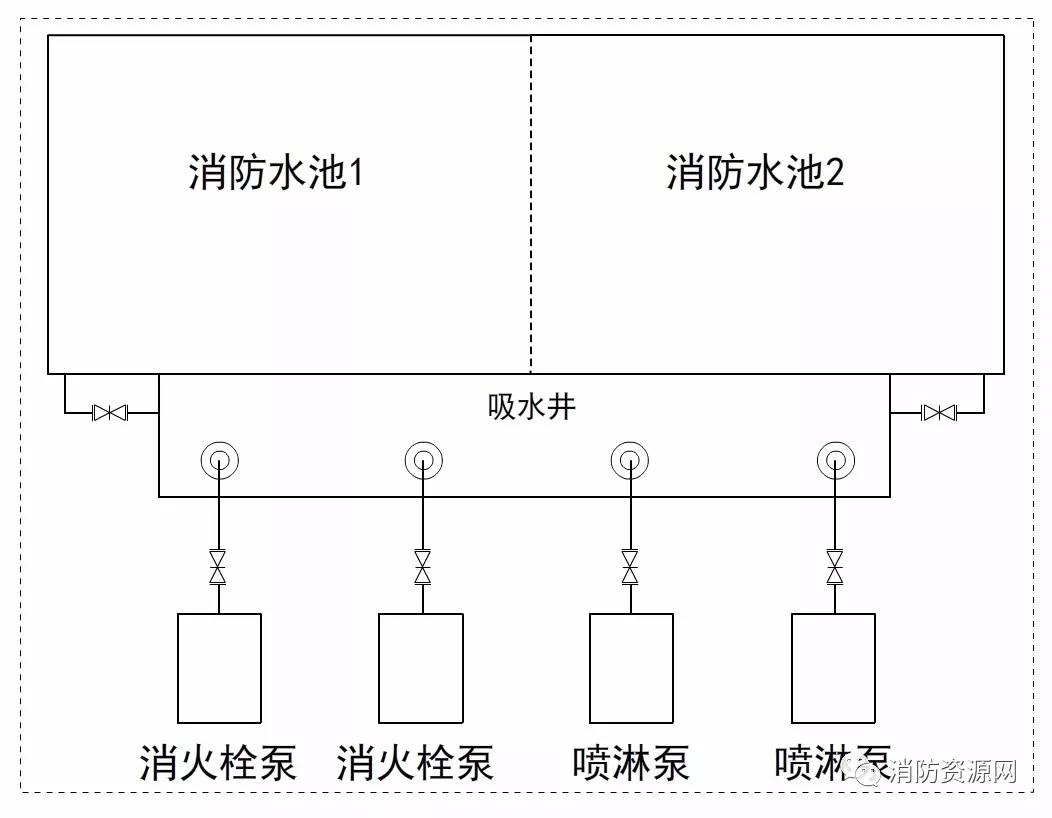

方案三（不宜）：本方案采用獨立于水池外的吸水井，水泵吸水時容易產生漏斗效應，且水質難以保證。

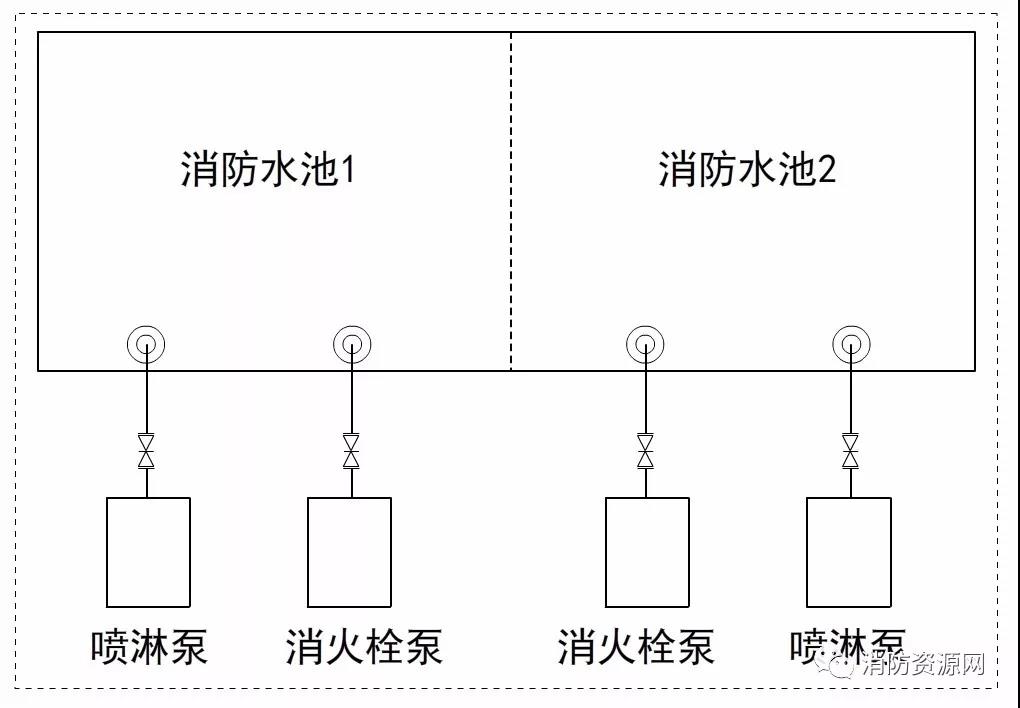

方案四（不應）：本方案存在較大隱患，當一格（或一座）消防水池檢修時，泵組不再具備一用一備的功能。
