連鎖/聯動/手動控制-濕式自動噴水滅火系統,設計驗收8問！

石崢嶸：本文闡述濕式自動噴水滅火系統的報警聯動及控制要求，并精選設計驗收中常見的8個問題，逐一分解！

文末附疑難探討：設計驗收15問！

基礎專題：

1 消防聯動控制•連鎖控制--概念、區別及應用誤區（附視頻分解）！

2 消防自動控制、手動控制和機械應急操作-區別及應用！

3 火災自動報警：報警區域-在設計施工中的概念及應用！

4 消防水泵.風機-控制柜,設計驗收27問！



自動噴水滅火系統濕式系統的報警聯動及控制，主要包括自動控制、手動控制、連鎖控制、信號反饋。



第一章 自動控制（報警聯動）

自動噴水滅火系統的自動控制，主要是指濕式報警組壓力開關動作信號與火災探測器（或手動報警按鈕）報警信號的聯動控制，本功能通過消防聯動控制器實現。

一、基本要求：

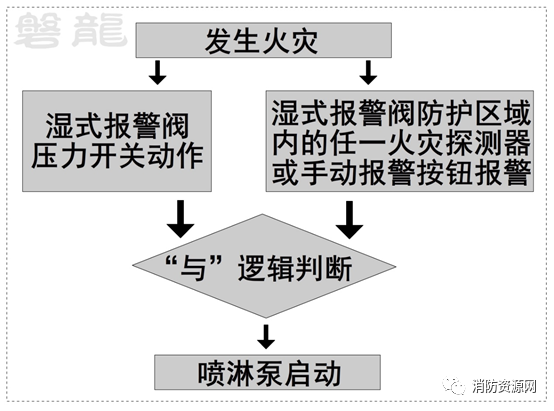

當消防報警聯動控制主機處于自動狀態時，如報警閥壓力開關的動作信號與該報警閥防護區域內任一火災探測器或手動報警按鈕的報警信號同時報警，自動啟動消防水泵。

二、實施要點：

1、報警閥壓力開關的動作信號，需要同時連鎖啟動消防泵啟動，當報警閥壓力開關沒有兩對輸出觸點信號時，連鎖控制信號與本條文所述的報警信號之間應采取隔離措施。

2、參與聯動的火災探測器或手動報警按鈕，應屬于濕式報警閥組的保護區域。

3、消防水泵控制柜在平時應使消防水泵處于自動啟泵狀態，也就是說，消防水泵控制柜在平時禁止設置為手動狀態。

三、現實困境：

實際應用中，要梳理濕式報警閥保護區域內的探測器和手動報警按鈕，有一定難度，需合理定義報警區域，參專題：火災自動報警：報警區域-在設計施工中的概念及應用！

注：由于報警閥壓力開關已經聯鎖啟動消防水泵，因此實際施工中，很多項目忽略了聯動控制功能，應予重視！

第二章 手動控制

       自動噴水滅火系統的手動控制，主要是指現場消防水泵控制柜的現場手動，以及消防控制中心（消防控制室）的遠程手動。

一、基本要求：

消防水泵可以在控制中心（消防控制室）遠程手動啟動，也可以在現場消防泵控制柜上直接手動啟動。

消防控制室內的消防聯動控制器的手動控制盤，應能直接手動控制噴淋消防泵的啟動、停止，不受消防報警主機及聯動控制器故障或“手動\自動”狀態影響。

二、實施要點：

1、消防聯動控制器的手動控制盤，應采用專用線路直接連接至消防水泵控制柜；

2、控制柜作為成套電氣產品，遵行相關國家標準，不應現場變更和改動。

控制柜配套有啟動、停止接線端口，消防聯動控制器的手動控制盤，應采用專用線路直接連接至消防水泵控制柜，接入控制柜的啟動、停止接線端口，不應從消防水泵控制箱（柜）的啟動、停止按鈕接線（與規范要求有別，文末有問答探討）。參專題：消防水泵.風機-控制柜,設計驗收27問！

第三章 連鎖控制

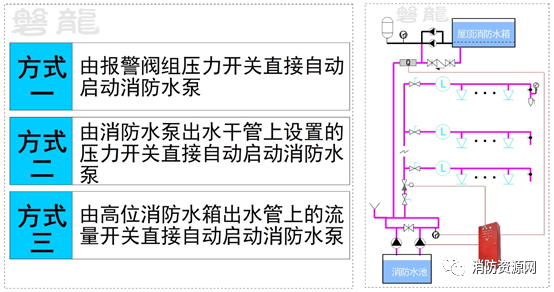

自動噴水滅火系統的連鎖控制，主要是指濕式報警閥組壓力開關、消防水泵出水干管上的壓力開關、高位消防水箱出水管上的流量開關連鎖啟動消防水泵。

一、基本要求：

1、對于設置有穩壓裝置的臨時高壓給水系統，消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關、報警閥壓力開關，均應能直接自動啟動（連鎖啟動）消防水泵。

2、對于沒有設置穩壓裝置的臨時高壓給水系統，高位消防水箱出水管上的流量開關、報警閥壓力開關，均應能直接自動啟動（連鎖啟動）消防水泵。

3、具體設置要求，參專題：自動噴水滅火系統-連鎖消防水泵，到底怎樣設？

二、實施要點：

1、消防水泵出水干管上的壓力開關、高位消防水箱出水管上的流量開關、以及報警閥壓力開關，均須采用專用線路直接連接至消防泵控制柜，獨立于火災自動報警和聯動控制系統。

消防設備的“連鎖控制”，也稱為“直接自動啟動”，通常是指一種點對點（設備對設備）的直接控制方式，通過點對點的專用線路實現，不依賴中間設備（比如：報警聯動控制器）。“連鎖控制”獨立于火災自動報警和聯動控制系統，不受其故障或手\自動狀態的影響，可靠性高，參專題：消防聯動控制•連鎖控制--概念、區別及應用誤區（附視頻分解）！

采用專用線路，點對點（設備對設備）的直接控制，是連鎖控制的典型特征。

2、消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關、報警閥壓力開關，需要同時向火災自動報警系統提供報警信號，當沒有兩對輸出觸點信號時，連鎖控制信號與報警信號之間應采取隔離措施。

三、現實困境：

壓力開關、流量開關直接啟動消防泵（連鎖啟泵），現實中存在太多的困惑！

1、高位消防水箱出水管上的流量開關，動作閾值涉及管網漏水量，這個漏水量與管網規模、材料和施工質量等各方面因素相關，尤其可能隨時間推移不斷變化，實際應用中，基本無法達到規范要求的理想狀態。

2、消防水泵出水干管上的壓力開關，受制于穩壓裝置的可靠性，以及壓力開關自身靈敏度，動作閾值同樣多變。

3、建議：實際應用中，應確保報警閥壓力開關連鎖啟泵，開啟最不利灑水噴頭所在的末端試裝置，壓力開關必須連鎖啟泵，并應符合規范要求。

同時，個人認為，對于流量開關和水泵出口的壓力開關，其啟動閾值宜適當從寬，事實上，單一灑水噴頭動作后，流量太小，很難通過流量開關或水泵出口的壓力開關連鎖啟動消防水泵。具體要求，參專題：壓力開關、流量開關，連鎖啟泵-應用誤區、處置建議！

第四章 反饋信號

       消防控制室（盤）應能顯示水流指示器、壓力開關、信號閥、水泵、消防水池及水箱水位以及電源和備用動力等是否處于正常狀態的反饋信號。

第五章 疑難探討

一、自動噴水滅火系統的報警閥壓力開關已經聯鎖啟動消防水泵，是否可以替代報警閥壓力開關與火災探測器(或手動報警按鈕)的聯動啟泵？

報警閥壓力開關與火災探測器(或手動報警按鈕)聯動啟泵，是規范要求的基本功能，宜切實保證！

實際施工中，由于報警閥壓力開關已經聯鎖啟動消防水泵，很多項目忽略了自動聯動控制功能。而且，實際應用中，要梳理濕式報警閥保護區域內的探測器和手動報警按鈕，有一定難度，要解決這個問題，需合理定義報警區域，參專題：火災自動報警：報警區域-在設計施工中的概念及應用！

二、消防水泵出水干管上的壓力開關、高位消防水箱出水管上的流量開關，是否需要與火災探測器(或手動報警按鈕)聯動啟泵？

不需要，只需把動作信號（通過輸入模塊）發送至火災自動報警系統即可。

請注意，當壓力開關和流量開關沒有兩對輸出觸點信號時，連鎖控制信號與報警信號之間應采取隔離措施。

三、水流指示器是否需要聯動消防水泵或聲光報警器？

不需要。水流指示器安裝在每個防火分區或每個樓層的主干管出口位置，當灑水噴頭動作時，水流指示器輸出開關報警信號，（通過輸入模塊）發送至火災自動報警系統，指示防火分區或樓層的報警位置。

有關水流指示器，參專題：自動噴水滅火系統-水流指示器！

四、按規范要求設置自動噴水滅火系統的場所，是否一定要設置火災自動報警系統？

從功能角度，濕式自動噴水滅火系統的火災探測部件為閉式噴頭，濕式系統應在開放一只灑水噴頭后自動啟動，濕式報警閥的壓力開關可以直接連鎖消防水泵啟動，并不完全依賴火災自動報警系統。

從規范角度，火災自動報警系統的設置要求，與自動噴水滅火系統無必然聯系。

因此，設置自動噴水滅火系統的場所，并不一定要求設置火災自動報警系統。但是，對于臨時高壓給水系統的自動噴水滅火系統，涉及消防水池、穩壓裝置、消防水箱以及壓力開關和流量開關等諸多報警反饋信號，即使不屬于規范要求設置火災自動報警系統的場所，仍宜配套設置火災自動報警系統。

五、僅設置自動噴水滅火系統，沒有設置火災自動報警系統的場所，怎樣處置水流指示器等報警信號？

在沒有火災自動報警系統的場所，自動噴水滅火系統的水流指示器等報警信號，可以（直接）連接聲光報警器報警。

六、什么是臨時高壓給水系統和常高壓給水系統？

常高壓消防給水系統，是指能始終保持滿足水滅火設施所需的工作壓力和流量，火災時無須消防水泵直接加壓的供水系統。

臨時高壓消防給水系統，是指平時不能滿足水滅火設施所需的工作壓力和流量，火災時能自動啟動消防水泵以滿足水滅火設施所需的工作壓力和流量的供水系統。

七、常高壓給水系統是否需要設置消防水泵出水干管上的壓力開關、高位消防水箱出水管上的流量開關？是否需要設置濕式報警閥和水流指示器？

常高壓消防給水系統，不需要消防水泵，不需要高位消防水箱，因此不存在消防水泵出水干管上的壓力開關、以及高位消防水箱出水管上的流量開關的問題，但濕式報警閥和水流指示器是自動噴水滅火系統的基本要求，必須依規范要求設置。

八、根據規范要求，消防水泵控制箱（柜）的啟動、停止按鈕，應采用專用線路直接連接至設置在消防控制室內的（消防聯動控制器）手動控制盤，是否需要從泵控制箱（柜）內部的啟動、停止按鈕接線？

控制柜作為成套電氣產品，遵行相關國家標準，不應現場變更和改動。

控制柜配套有啟動、停止接線端口，消防聯動控制器的手動控制盤，應采用專用線路直接連接至消防水泵控制柜，接入控制柜的啟動、停止接線端口，不應從消防水泵控制箱（柜）的啟動、停止按鈕接線。參專題：消防水泵.風機-控制柜,設計驗收27問！
