一、用于防止低流量空轉過熱的泄壓閥，沒有型號規格，整定壓力計算不準確。
泄壓閥設置主要目的是避免水泵低流量，同時兼作系統超壓泄壓。目前設計普遍存在缺失材料表或材料表不全，參數不全且參數錯誤的情況。
超壓泄壓，所有的安全閥均可做到，但用于避免水泵低流量，不是防超壓，不能采用泄壓閥以外的其他安全閥。
直接載荷式安全閥釋放流量偏小不適合，選用釋放流量大的安全閥又容易發生顛振或頻跳，所以用先導式安全閥，最常用的是水力控制泄壓閥，通過水力（水壓）連鎖控制泄壓閥開啟出流，沒有中間環節，技術上最為可靠，也不能采用電氣自動控制泄流系統。
設計成果應提供準確的泄壓閥整定壓力。整定壓力（Ps）是開始泄壓的壓力，指泄壓閥主閥閥芯在運行條件下開始升起時的壓力。在該壓力下，介質呈連續排出狀態，這是泄壓閥設計的基本參數。排放壓力（Pd）是指主閥排放流量達最大值時的進口端的壓力。關閉壓力（Pb）也稱回座壓力，是指主閥閥芯重新與閥座接觸，出口端斷流時的壓力。
整定壓力是設計重要內容，參數過高造成消防泵低流量運轉而造成事故，過低則造成系統水壓不足，影響滅火。而不少設計圖紙，漏標注整定壓力或標注成“泄壓值”，概念模糊，造成施工單位也在調整定壓力時也較為粗略。
二、泄壓閥整定壓力過高
首先談?wù)?/span>泄壓閥整定壓力如何確定？
整定壓力（Ps）是指泄壓閥主閥閥芯在運行條件下開始升起時的壓力。在該壓力下，介質呈連續排出狀態。這是泄壓閥設計的基本參數，是開始泄壓的壓力，一般也稱泄壓壓力。排放壓力（Pd）是指主閥排放流量達最大值時的進口端的壓力。關閉壓力（Pb）也稱回座壓力，是指主閥閥芯重新與閥座接觸，出口端斷流時的壓力。
《水力控制閥應用設計規程》（CECS144：2002），以下簡稱《控制閥規》，4.3.4規定泄壓閥的整定開啟壓力不應小于系統設計工作壓力加0.1MPa。《水力控制閥》（CJ/T219-2017）6.6.4.2規定泄壓閥排放壓力不大于1.08Ps，回座壓力不大于Ps-0.15（MPa）。CB/T3021-2013《安全閥技術要求和性能試驗方法》（以下簡稱《安全閥》）3.2.1規定排放壓力不大于1.2Ps，啟閉壓差不大于0.2Ps，即回座壓力大于0.8Ps。
泄壓閥設置的目的是防止消防泵低流量過熱、防止超壓、保證系統運行壓力。選型必須控制Pb、Ps、Pd必須處于一個合理的范圍，Ps必須小于消防泵零流量揚程，否則消防泵零流量時，泄壓閥不能開啟，沒有起到防止消防泵低流量過熱的設置目的。且有一定的差值，避免設置誤差造成泄壓閥不動作，建議當選泵揚程H≧1.0MPa,Ps=1.15H。
實際項目的設計，整定開啟壓力大部分根據《圖示》的說法：“超壓泄壓閥的泄壓值不應小于設計揚程的120%。”因而大部分項目存在整定壓力過高的問題，有的按1.2H,有的按1.3H設計。

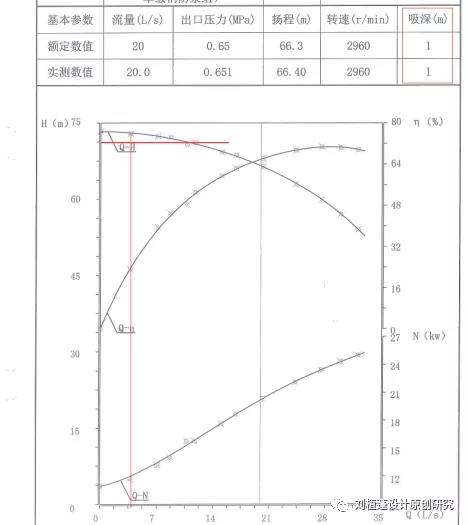

國內外消防泵產品標準，都沒有零流量時的壓力大于1.2H的要求，也就是說，有可能買到零流量壓力Ho<1.2H的消防泵且是合格產品，設計說明雖照抄《消水規》5.1.6寫明“宜大于設計工作壓力的120%”，但實際上大部分取得CCCF認證的主要消防泵產品，大多是Ho<1.2H（見下圖圖4）。個別大于1.2H，也沒超出多少，很少見到超1.3H的消防泵。
圖4
《消水規》5.1.6的規定爭議較大，出臺后，產品標準也沒有相應更新。造成大部分消防泵廠家繼續采用原有技術和生產線生產消防泵，提供產品資料與CCCF認證不一致，普遍給設計人員造成消防泵Ho>1.2H的假象。最關鍵的是設計人員沒有求實精神，沒有查核CCCF認證資料而進行設計。
既然大部分消防泵零流量時的壓力小于1.2H，整定壓力大于等于1.2H，失去設置泄壓閥的意義：不能防止0流量攪拌運轉，易造成發熱變形甚至爆炸事故。
三、泄壓閥整定壓力過低
Pb不能太低，否則系統低于設計壓力而泄壓閥不能關閉，影響消防系統的使用，這也是《消水規》沒有照搬NFPA要求設置系統泄壓裝置的原因?！端刂崎y》6.6.4.2規定產品啟閉壓力差最大為0.15MPa，當H≦1.0MPa,若Ps=1.15H，Pb有可能<H,所以首先選泵揚程必須大于設計揚程0.1~0.15MPa，保證回座壓力大于設計揚程且有一定余量。
實際設計項目中，如室外消火栓泵、僅地下室設置噴淋的噴淋泵，揚程一般<0.6MPa，其泄壓閥整定壓力往往只比設計壓力高0.1MPa左右，導致Pb<設計壓力,若加上產品質量不穩定，造成系統不能正常供水。實際測試中，存在不少系統壓力不滿足設計要求的情況，這是原因之一。
四、泄壓閥規格偏小。
消防泵不適合并聯運行，影響供水可靠性，原因是，即使相同品牌相同型號的消防泵，其特性曲線不可能完全相同，至少存在微小偏差，有可能在火災初期低流量的某一工況點，一臺消防泵運行，造成另一臺消防泵不出水，攪拌狀態造成出水管發熱變形及事故，影響滅火，所以盡量不使用多用一備消防泵組。但目前多用一備仍是常態，規范也明確允許，暫不討論。
泄壓閥不能過小。原因是考慮到并聯消防泵實際存在的壓力差，因為大部分單泵的曲線還是比較平緩，泄流量小導致系統管網壓力下降不明顯，兩臺泵都在運行，但一臺消防泵不出水，攪拌狀態造成出水管發熱變形及事故。
如泡沫噴淋系統，目前大部分地方都是統一按80L/S的設計流量，消防泵往往是40L/S,揚程80米左右，泵出水管DN150或DN200，出水干管DN200,泄壓閥、閥后泄流管采用DN100偏小，需要按并聯泵組流量選用泄壓閥、閥后泄流管，原因見上述內容。
泄壓閥規格偏小的情況也出現在低揚程泵系統中，設計沒有計算泄壓閥前的過濾器阻力。過濾器的壓降與流速的平方成正比，4倍流速產生16倍的壓降，當過濾器存在阻塞時，壓降也相應放大，所以管徑也不能偏小。否則，一泄流，壓降大，很快就回座，產生頻跳。
五、并聯運行消防泵組泄壓閥沒有防止頻跳措施。
由于泄壓閥不能過小，且并聯運行消防泵組實際特性曲線過陡，泄壓閥一動，泵組揚程很快就下降到回座壓力，當泄壓閥實際產品啟閉壓力差較小時（《水力控制閥》限制最大壓力差為0.15MPa，沒有限制最小壓力差），泄壓閥產生頻跳，影響泵組運行。
防止頻跳,不能減小泄壓閥規格（見上論述），可以采取加大管路阻力方式，如選用濾孔孔徑小的過濾器。加大管路阻力，零流量時不減靜壓，低流量壓力增加有限，大流量減壓較大，基本與并聯運行消防泵組實際特性曲線相對應。過濾器具體孔徑的選用，應將過濾器的阻力流速曲線與泵組特性曲線對比選擇。也可選擇合適的、不容易產生頻跳泄壓閥產品。
六、泄壓閥規格偏大。
泄壓閥規格過大容易發生顛振或頻跳，不少一用一備消防泵系統，泄壓閥規格和閥后泄流管規格與消防泵出水干管同管徑，這種方式看起來似乎可行。但是，目前出水管管徑設計流速均較小，如40L/S消火栓泵出水管采用DN200,設計流速只有1.2m/s，而泄壓時由于壓力大，泄壓閥實際流速很大，泄壓流量是消防泵額定流量的幾倍（與泵揚程、水力損失有關），而泄壓流量達到額定流量之前，一般的消防泵揚程下降到回座壓力，更何況幾倍流量，容易引起頻跳。
防止小流量運轉，只要泄壓流量能夠達到消防泵額定流量的1/5~1/3,已經足夠帶走電能轉化成的熱量。建議按流速2~5m/s計算選擇，消防泵揚程越高，流速選取值越大。NFPA20提供了規格對應表，GB50284-2008《飛機庫設計防火規范》9.10.4的條文解釋?zhuān)瑢FPA20規格對應表進行簡化（見下圖圖5），方便選用。
圖5

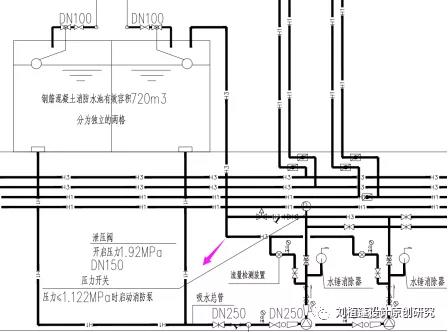

七、泄壓閥一般從泵房?jì)认到y側供水干管接出（見圖3），不能從流量測試裝置、試水管路接出。
原因如下：
1.測試管路的控制閥常閉，僅僅在需要測試時才打開，而泄壓閥必須長期開啟。
2.測試必須關閉泄壓閥，增加環節和遺漏可能。
泄壓閥本身是安全閥的一種，閥前是不允許存在閥門的，因為閥門誤關閉使泄壓閥組失效，但泄壓閥有檢修調試等需要，必須存在檢修閥門，閥門需帶啟閉標志。泄壓閥從測試管路接出時，測試必須關閉泄壓閥，測試完畢需開啟。
3.測試設備檢修、送檢時關閉測試管路的控制閥（見圖3的閥門⑥），造成泄壓閥失效。
4.雖然泄壓閥設置目的防水泵低流量，但事實上同時起到防系統超壓的作用。不宜在消防泵出水管控制閥前接出。
八、一個系統（即一組消防泵）可以共用一套泄壓閥組，當系統壓力需要嚴格控制超壓時，建議泄壓閥組一用一備。
需要通過泄壓閥組嚴格控制系統不超壓的系統，包括柴油機泵宜設一用一備泄壓閥組，詳見劉植蓬《柴油機消防泵組及泵房-設計及應用！》（消防資源網）。
泄壓閥組一用一備，目的是增大安全度而不是增大泄流量，建議設兩組泄壓閥組時，管徑宜再減半級（按照NFPA20的建議再適當下調），且兩組泄壓閥的整定壓力應有一定差距，至少相差0.02~0.05H，小揚程泵取0.05，避免同時動作導致壓力下降過快而產生頻跳。
九、泄壓閥周邊同樣需要維修、調試空間
泄壓閥的整定壓力不是一成不變的。當消防泵老化、葉輪磨損造成水泵實際揚程下降后，整定開啟壓力也應相應調整。水泵每季度測試后，若測試數據有較大變化，需要相應調整泄壓閥。
十、泄壓閥后泄水管必須回流水池
泄流量有可能很大，不回流水池可能造成消防水池蓄水過早泄光。尤其是泡沫噴淋系統，一個噴頭開啟導致全部消防泵啟動，消防泵低流量需要泄壓排水，幾乎80L/S的流量在排走，造成蓄水量不足，同時也容易淹掉泵房。
十一、當水池最高水位高于泵房天花時，泄壓閥后泄水管管口應設于水池最高溢流水位之上進入水池，且泄壓閥后泄水管最低處應設放空閘閥及針孔閥。
泄水管沒入水中，泄壓閥后一直有水，存在背壓?；蛘唠m將泄水管管口設于水池最高溢流水位之上，但若泄水管最低處沒有放空閘閥及針孔閥，泄流后水也沒法排走，也存在背壓。背壓使整定壓力的設置準確度下降，泄壓閥的自動調節可能產生不利后果。
這種錯誤，常見于消防水池設于地下一層，泵房設于地下二層項目，見下圖圖6。
圖6
十二、泄水管管徑宜按泄壓閥規格放大一級，減少阻力和背壓。
當管路過長且彎頭多（局部損失大）時，泄壓閥后泄水管宜再加大一級。
十三、泄壓閥后泄水管應獨立排至消防水池，不應與其他消防系統泄水管合用，不宜與測試管路排水管合用排進水池。
多套消防系統泄壓閥后泄水管合用，當火災時多套消防系統啟動且處在初期小流量狀態，多套系統的泄壓閥需動作，先動作系統造成共用泄水管產生背壓，影響其他消防系統泄壓閥動作，尤其是不同系統揚程差距大項目，如一類高層住宅項目，室內消火栓泵H=160m或180m（山地項目）,車庫噴淋泵H=50M,消火栓系統泄壓后，影響噴淋系統泄壓閥開啟。
十四、泄水管需遠離消防泵吸水口，或者采用消音消波穿孔套管

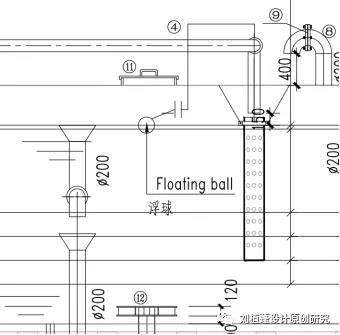

所有措施目的是防止產生氣泡被消防泵吸入，NFPA20推薦泄水管口插入水中，個人建議按下圖圖7采用消音消波穿孔套管。
圖7
十五、泄壓閥前應有過濾器和壓力表，設計不另設壓力表時，材料表中必須注明泄壓閥自帶壓力表。
一些設計和《圖示》在泄壓閥前漏設過濾器。雖然一些泄壓閥的導閥前控制管路自帶過濾器，但主管沒有濾器，存在塊狀固體物質堵塞控制管路及控制腔下腔進水孔道的可能。一些絲狀物質也有可能纏在閥瓣位置造成關閉不嚴?！犊刂崎y規》5.5.1也規定泄壓閥組必須配置過濾器。
十六、泄壓閥整定壓力低于穩壓裝置停泵壓力，造成不時泄水。
室外栓臨時加壓系統，主泵揚程低，易出現。還有個別噴淋系統，穩壓裝置設于地下室，也經常出現，如噴淋主泵H=1MPa，穩壓裝置啟停泵壓力分別為0.92MPa、1.26MPa（選自17S205），第三類是個別多層民用建筑，最不利消火栓只需0.25MPa，穩壓裝置沒有盡量按最小壓力控制。上述三種情況經常出現穩壓裝置停泵壓力高于泄壓閥整定壓力。
穩壓裝置停泵壓力不宜過高，可以加大氣壓罐容積，在保證調節容積大于150L前提下，加大α數值，避免穩壓裝置啟停泵壓力大于整定壓力。
十七、泄壓閥整定壓力低于屋頂水箱壓力，造成屋頂水箱漏水到消防水池。
常見于高層住宅項目，僅地下車庫或配套公建設置噴淋，壓力不高，水泵揚程不大，由于泄壓閥整定壓力必須低于Ho，屋頂水箱壓力高于泄壓閥整定壓力，造成系統失效。
解決辦法有兩個，一是屋頂水箱出水管加減壓閥組，二是適當提高噴淋泵揚程，具體采用哪種方式，需要具體項目分析。
十八、泄壓閥整定壓力大于屋頂水箱出水管減壓閥組后安全閥整定壓力。
安全閥整定壓力，設計人員一般均是參照《圖示》建議，按高于減壓閥后靜壓0.4MPa,沒有前后對照和分析進行調整。如在超高層項目，由于消防泵揚程高，經常出現安全閥低于泄壓閥整定壓力的情況。上述高層住宅項目地下車庫噴淋系統也存在。這種情況，火災初期低流量時，消防泵泄流不是首先開啟泄壓閥，而是減壓閥組安全閥動作排水，造成消防蓄水浪費及存在風險。
《安全閥》3.2.1規定排放壓力不大于1.2Ps，啟閉壓差不大于0.2Ps，有可能某些產品回座壓力過低，造成消防泵可能在低于設計壓力工況下長期運行，影響滅火。
十九、穩壓設備與消防系統管網的連接沒有設置止回閥，但泄壓閥整定壓力大于穩壓設備的安全泄壓閥整定壓力。
《消防氣壓給水設備》（GB27898.1-2011）5.12.6規定：設備的出水主干管道上應設置安全泄壓閥，其開啟壓力不應大于設備最高工作壓力的110％，其回座壓力不應低于設備最高工作壓力的85％。當穩壓設備額定壓力接近系統壓力時，且穩壓設備與消防系統管網的連接漏設止回閥時，消防泵泄流不是首先開啟泄壓閥，而是穩壓設備安全閥動作排水。
許多地方的設計，消防管道沒有按《消水規》8.2.8規定按系統工作壓力選擇管材，而是設計工作壓力，暫且不論對錯。穩壓設備《消水規》雖沒有要求，也宜按系統工作壓力選型，按設計工作壓力選型的，也沒有問題。但當消防泵揚程接近1.0、1.6MPa時，出現系統泄壓閥整定壓力（1.2、1.92MPa）大于穩壓設備的安全泄壓閥整定壓力（1.1、1.76MPa）。
上述這幾個問題的解決不難，設計人員先得熟悉系統原理和進行參數計算，并全面復核各種指標并相應調整即可。
二十、穩壓設備與消防系統管網的連接有設置止回閥，但系統沒有設置水錘消除器。
《消水規》8.3.3規定：當消防水泵出水管上設有囊式氣壓水罐時，可不設水錘消除設施。因此不少項目沒有設置水錘消除器，但沒有注意到穩壓設備后存在止回閥，不能消化水錘。
