99%消防泵房、水池設計經常犯錯問題99例(三）

一、當室外采用臨時加壓消防給水系統時，且消防泵不與其他系統合用時。必須采用穩壓泵維持系統的充水和壓力，也可采用消防水箱，但必須是獨立出水管穩壓。

室外消火栓泵獨立設置，相當于室外系統獨立設置，按《消水規》6.1.7，宜采用穩壓泵維持系統的充水和壓力，也可采用消防水箱，但必須是獨立出水管穩壓。

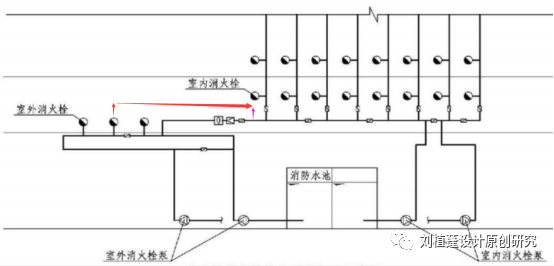

《消水規》6.1.6當室外采用高壓或臨時高壓消防給水系統時，宜與室內消防給水系統合用。《圖示》展示一種比較少見的形式（見下圖圖8），提示3說明適用于室內消火栓系統揚程很高的建筑，室外消火栓泵由流量開關自動啟泵。



                                                  圖8

一些設計采用這種方式，存在較大隱患。

1.與《消水規》6.1.7矛盾。

此示例中，室內外消火栓管網及泵組都各自獨立，并不存在合用情況?！断帯?/span>6.1.7 規定，獨立的室外臨時高壓消防給水系統宜采用穩壓泵維持系統的充水和壓力。此圖示違反6.1.7規定，或者說是偷換概念，愿意采用穩壓泵方式就是獨立系統需用，不愿意用，就不是獨立系統不需用。

消防系統是否合用，主要按消防泵和管網是否獨立衡量，如獨立噴淋和消火栓系統，常常合用消防水池、屋頂水箱、穩壓設備。同理，獨立的室內外消火栓系統，按消防泵和管網是否獨立衡量，允許合用消防水池、屋頂水箱和穩壓設備，可以判斷圖示違反《消水規》6.1.7 。

2.僅靠流量開關，不能保證自動啟泵。

當需要從室外管網通過消防車泵送至室內管網時，往往是室內消火栓泵失效的情況，屋頂水箱和室內管網不一定有水，打開室外栓，系統并不產生流量，自動控制無法進行。室外系統是失效室內系統的保障措施，這種保障措施不能依靠失效系統來啟動。通俗地講，不能依靠昏迷病人喊醒熟睡的醫生起來做手術。

3.最關鍵問題：室外管網向室內管網供水產生回流

當消防車從室外消火栓抽水向室內消火栓管網泵送時，整個系統就成了一個部分循環系統，循環流量所占消防車車載消防泵流量的比例，與室外栓泵揚程、減壓閥后設定壓力、以及減壓閥組、消防車、室外栓泵距離產生水力損失有關。不管循環流量所占比例多少，最終影響室內消火栓出水滅火。

自動啟泵可以通過其他方法改良，但管網回流不能起到正常供水目的，造成此系統方式不可行。

二、水錘吸納器規格偏小。

大部分設計，水錘吸納器設計存在空白，規格選用沒有計算。

根據CJ/T 300-2013《建筑給水水錘吸納器》7.10.1，緩沖氣壓腔最小容積由公式(1)計算確定:





某項目消火栓泵40L/S,出水干管無縫鋼管D159x5（A=0.00548m³），長400m,消防泵H=1.6MPa。u=2.294m/s,采用活塞式水錘吸納器,與出水管同管徑DN150。

式中：

    V——緩沖氣壓腔最小容積，單位為立方米(m³)；

   A——水管過流斷面截面積；單位為平方米(m²)；

   L——輸水管總長，單位為米；

u——介質平均流速，單位為米每秒(m/s)；

n——絕熱指數(充空氣n＝1．2)；

P₁——系統工作壓力，1.6MPa

P₂——管路允許水錘時最高壓力峰值，按《消水規》最高1.4P₁

經計算，V=0.0002x0.00548x400x2.294x2.294/1.6x0.0577=0.0248m³。即24.8L,常見的活塞式水錘吸納器容積，DN150為7L左右，DN200為14L左右，明顯選用DN150水錘吸納器與計算結果相差太遠，不合適,得采用DN300水錘吸納器（或4個DN150）。

從公式(1)反算，當V減半時，P₂≈2P₁，再減半，P₂≈4P₁。

若消防泵Q=30L/S,u=1.72(m/s）,同時其他參數不變，經計算V=0.0085m³，可以選用一個DN150水錘吸納器。

當水錘吸納器充氮氣時，絕熱指數n＝1．4，基本上計算容積減半，上例中，計算容積降為12L,在設置防水錘止回閥的前提下，一用一備消防泵組，每臺泵各自設置一個DN150水錘吸納器沒問題。

充氮氣與沖空氣成本差小，可忽略，推薦采用，避免選用過大管徑。

常規設計，止回閥采用帶有減小水錘作用的止回閥，已經大大降低了水錘的峰值，與水錘吸納器配合使用，水錘吸納器應允許降低要求，但尚缺乏具體測試和研究成果，個人保守建議僅可略微降低。

三、設計成果應提供明確水錘吸納器選型和規格，提供材料表，并且參數正確。不能簡單示意，也不能設于出水干管上，宜采用活塞式水錘吸納器。

每個項目的輸水管長度不同、設計流速不同，應根據計算結果確定選材信息。

絕大部分設計沒有水錘吸納器選型，最多僅表示位置和管徑，一些設計將其置于出水干管上（見下圖圖9）。圖9中位置，只適合膠膽式吸納器，而這種膠膽式吸納器，體積大，緩沖氣壓腔容積卻很小，許多項目不能滿足計算要求。

                        圖9

四、水錘吸納器前漏設檢修閥門

不少設計漏設檢修閥，甚至還有人提出疑問，是否不設閥門防止誤關閉？

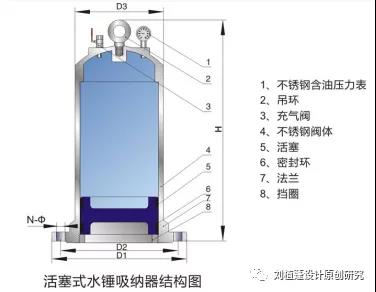

水錘吸納器存在充氣閥關閉不嚴或其他原因，造成空氣不斷被壓力水擠壓而泄放，緩沖氣壓腔容積越來越小，需要定期充氣，因此必須設置檢修閥門，為防止誤關閉，必須采用帶關閉指示閥門或信號閥。 下圖圖10為活塞式水錘吸納器。



                                        圖10

當水錘吸納器設于消防泵出水管控制閥前（見前圖圖3和圖9），也可以不設閥門，檢查時，關閉控制閥，并開啟消防泵放氣閥泄氣（水）降壓，并可觀測準確氣壓。

五、檢修閥與水錘吸納器之間需設放水閥，方能檢查吸納器的氣壓

若不設，不管緩沖氣壓腔是否漏氣，活塞移動，氣壓腔壓力仍是是系統管網的常態壓力，難以發現漏氣，每月一次的氣壓巡查，不能發現問題。只有通過放水閥放水，活塞水壓側壓力為0，壓力表才能反映真正的氣壓腔氣壓。

膠膽式吸納器亦然，但按前圖圖3和圖9設于消防泵出水管控制閥前，可以利用消防泵放氣閥不設放水閥。

六、先導式泄壓閥不能代替水錘吸納器。

1. 建筑給水系統比較適合采用囊式水錘吸納器

由于水的微小壓縮性能，才能產生水錘，且水錘產生產生較大的破壞力。20攝氏度,1個標準大氣壓時，將水壓縮減小0.4%的體積，其壓力上升近10倍，但氣體壓縮減小0.4%的體積，其壓力上升可忽略不計。囊式水錘吸納器通過氣體壓縮和擴張來避免水的壓縮擴張，大大降低管道內壓力。

當系統管徑大，管路長，水泵揚程高，囊式水錘吸納器的氣囊體積相應需要很大（見上述計算），此時使用囊式水錘吸納器不合適，而建筑給水系統一般管徑小于DN300,管路也不長，比較適合采用囊式水錘吸納器。

2. 先導式持壓、泄壓閥不能消除水錘，水錘產生的瞬時高壓時間極短，而且水擊波速度快（1300m/s），泄壓閥尚未開啟，多次沖擊波已經來而復返。

泄壓閥的開啟需要一定的時間（控制腔排水時間），因此其無法消除水錘的瞬時高壓。水錘第一波波峰沖擊后瞬時降壓到負壓（波谷），波峰時泄壓閥來不及開啟，波谷不會(huì )開啟，若第一波水錘未造成管道破裂，泄壓閥在第二波沖擊到來時同樣來不及開啟，造成管道形成二次瞬時高壓，并繼續震蕩下去。

3. 若為閉式管網，水錘產生高壓若能及時打開閥門閥芯，先導式泄壓閥的泄流量比較大，管網上部形成真空，第一波水錘結束后由于真空的吸力，水錘的震蕩衰減程度小，延遲水錘的存在時間，系統的薄弱環節受到更多次的沖擊更容易損壞。

4. 要讓泄壓閥起作用，只有讓水錘周期延長。

當泄壓閥附近有氣壓罐、囊式水錘吸納器，會(huì )延遲水擊周期，泄壓閥與之配合能夠加大防水擊效果，這種方法，已經取得一定的研究成果。

5. 大流量及特長、特大管路系統消除水錘采用水擊泄壓閥。

根據上述計算公式，若管長不是400米，而是40km，等等，囊式水錘吸納器計算容積可以是上例的幾千幾萬倍，不可能制作幾百立方米的吸納器，已經不適合采用，需要另行選擇一種能瞬時開啟的泄壓閥，來解決上述問題，這種泄壓閥稱為水擊泄壓閥（見下圖圖11）。

水擊泄壓閥也是先導式泄壓閥，閥芯開啟閉合的反應時間一般只有幾毫秒，這是與用于防止低流量過熱的先導式泄壓閥的根本區別。



                       圖11

七、水泵吸水口壓力大或者存在一定的范圍變化，消防泵房設計，需要按最不利工況設計，且必須核算不同工況的各種設計參數，選用合適的材料設備壓力等級和設計參數、規格。

消防泵吸水口壓力大且變化的情況，常見的有三種：一是直接接市政，二是消防水池高于泵房，如地下一、二層貫通設消防水池，水位差高達5m或以上，或者地下一設消防水池，地下二層設泵房，吸水口水壓最高近10m。三是消防泵直接從常高壓消防系統管網抽水，山地項目，區域消防系統部分采用常高壓，地勢高且樓層高部分局部采用臨時高壓。

這種情況，選泵揚程按最不利吸口壓力計算，但絕大部分工況，吸口壓力遠大于最不利壓力，造成消防泵出口壓力遠大于計算壓力，而相應的材料設備壓力等級沒有提高，設計參數也沒有相應調整。

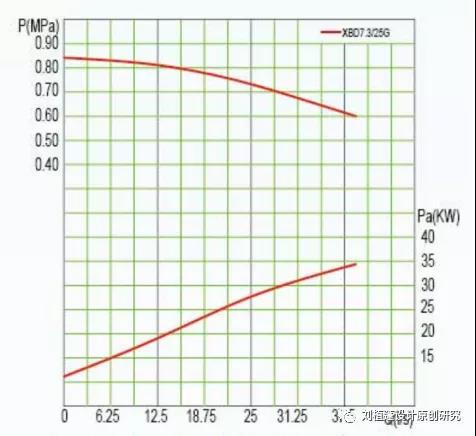

如某項目，山頂水池最高水位與消火栓泵高差30m,最低水位27米，距離200m,共用管網管徑DN300，局部區域為9層住宅樓附帶裙樓會(huì )所、國醫館、健身中心和充電樁地下車庫，室外30L/S，室內消火栓系統25L/S，泡沫噴淋80L/S需加壓室內外設計最大總流量110L/S（地下室消火栓10L/S、20L/S）,1000i=8.3m，按設計流量計算輸水管水力損失0.26MPa，臨時高壓消火栓系統計算壓力0.65MPa，由于計算工況，吸水口壓力為0.01MPa,所以選泵揚程0.7MPa，泵流量25L/S（見下圖圖12）。

                    圖12

泄壓閥的整定壓力，若按設計工況選擇，可選0.80MPa，回座壓力>0.65MPa，沒問題，但當住宅火災時，噴淋沒有啟用，室外系統也沒有啟用時，室內消火栓流量只有10L/S，輸水管水力損失不到計算工況的1%,可以忽略。泵后系統超壓，導致泄壓閥動作，消火栓泵流量增加，滅火流量加上泄流量共達到150%Q時，其泵揚程0.62MPa，輸水管水力損失0.02MPa，加上泵前壓力，系統實際壓力0.9MPa，高于泄壓閥排放壓力（Pd），基本上消防泵一啟動，泄壓閥就關閉不了，流量大于1.5Q。產生如下問題：1.浪費大量消防蓄水（高差大不能回流）；2.泵房容易淹水；3流量過大，超過消防泵測試工況點，若采用立式泵，水泵電機很可能過載燒毀。

當建筑不設消防水池，消防泵從直接連接市政管的室外消防管網吸水時，也同樣存在上述問題。

  解決問題的方法建議如下：

1.按最高壓力工況選用合適的材料設備壓力等級和設計參數；

2.消防泵設置泄壓回流管，泄壓閥排水管接入吸水管；

3.為避免系統不出水，消防泵與泄壓閥死循環照樣發熱，必須再設泄壓閥，此泄壓閥可比循環泄壓閥小1~2級管徑，直接排走，整定壓力至少高0.02MPa。4消防泵電機功率至少加大一級電機，在訂貨應說明清楚。

八、消防水泵吸水管布置形成氣囊

不談明顯的、低級的錯誤，主要談兩種情況。

一是為滿足自灌吸水，泵房標高下降到與水池吸水坑平齊，吸水管若設置喇叭口，頂部基本需高于吸水坑底1.4米以上(DN300)，采用旋流防止器，高于吸水坑底1米左右(DN300)。設計者沒有核對各種尺寸，直接接至水泵，造成水泵基礎需要1米左右的高度方能滿足要求，而實際上不允許基礎這么高，現場只好下彎連接吸水管，形成氣囊（見下圖圖13）。

                       圖13

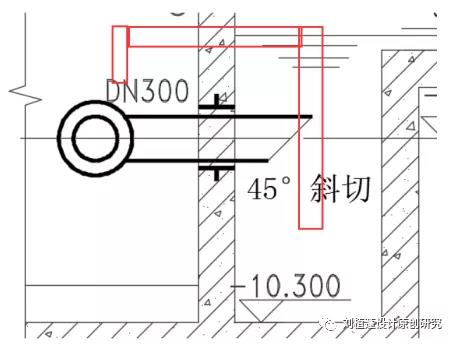

可以與土建設計協調處理，加深集水坑解決問題。專業內部解決，可以在淹沒深度超過800mm前提下，將吸水管口45º斜切，不設喇叭口或旋流防止器（見上圖圖13），但這種方式，一般審圖通不過，筆者另行專題討論。

還有一種解決方式，在水池內拱形管頂鉆小孔，前提是水池最低水位高于小孔200mm或以上（參考后面消防水池部分的《連通管彎折》）。

二是吸水管設置Y形過濾器，濾網必須向下安裝，過濾器頂部形成氣囊，管徑越大，流速越低，氣囊容積越大，尤其是共用吸水管上的過濾器,平時積聚較長氣囊（見下圖圖14）。消防泵啟動后，氣體帶進泵腔，對運行中的消防泵產生嚴重影響。

建議吸水管不設過濾器，設于其他位置，如報警閥前等。當吸水管必須設置過濾器，盡量不設在共用吸水管上，且不宜使用Y形過濾器，可采用籃式過濾器（見下圖圖15）。

                      圖14

                     圖15

九、吸水管設置自動排氣閥

一些設計，吸水管存在彎折（如上述情況），為了避免吸水管形成氣囊，于水池外吸水管彎折最高處設置自動排氣閥。雖然平時沒有使用，可以自動排走管內氣體，但消防泵運行時，吸水管大部分時間內是負壓狀態，只要管內有微小氣泡，就會(huì )造成自動排氣閥開啟并吸氣，造成水泵汽蝕。

十、采用吸水管過濾器，吸水管安裝高度不足

采用上述Y形過濾器，由于濾網必須向下安裝，且需要考慮拔出空間，如一些產品，DN200規格H1約700mm左右(H1見上圖圖14,10），很多吸水管底距地僅250，濾網偏轉與豎直面成45°仍不能拔出。另一種情況，一些設計為避免形成氣囊，改用籃式過濾器，大部分籃式產品H1也是600mm左右，也存在濾籃嵌進地板的問題。

解決辦法：同上，建議吸水管不設過濾器，當吸水管必須設置過濾器，抬高吸水管距地高差，或定制H1滿足安裝要求的產品。
